通过对梁的内力和配筋进行再调整处理连梁超筋问题
小智审图2021-03-07

今天跟大家介绍一下按照《全国民用建筑工程设计技术措施/结构/混凝土结构(2009年版)》附录B的方法对连梁的内力和配筋进行再调整的方法处理连梁超筋问题。

文献[1]附录B提出“高层剪力墙结构考虑地震作用计算时,往往出现部分连梁超筋超限的情况,一般均是连梁截面不满足剪压比的限值。此时一若连梁弯曲裂缝对正常使用没有很大的影响且超限连梁数量不是很多时,也可按概念设计方法对连梁承受的内力和配筋进行再调整,使调整后的连梁首先满足截面剪压比的条件,同时限制受弯钢筋量使连梁的抗弯承载力维持在一定的水平,满足强剪弱弯的条件。当部分连梁降低弯矩设计值后,其余部位的连梁和墙肢的弯矩设计值应相应提高,对框架一剪力墙结构,框架部分梁、柱内力值也应相应提高。”

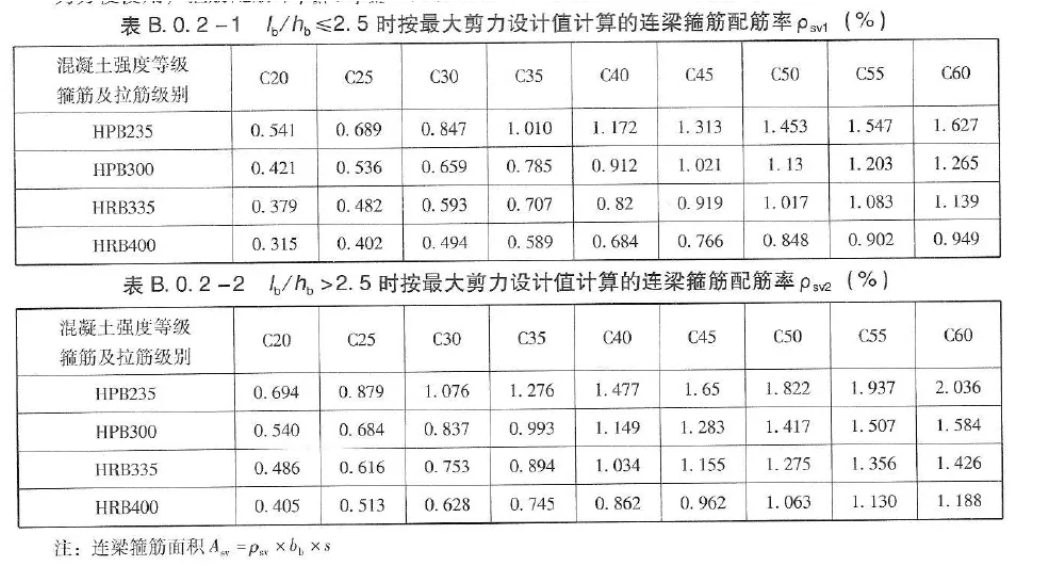

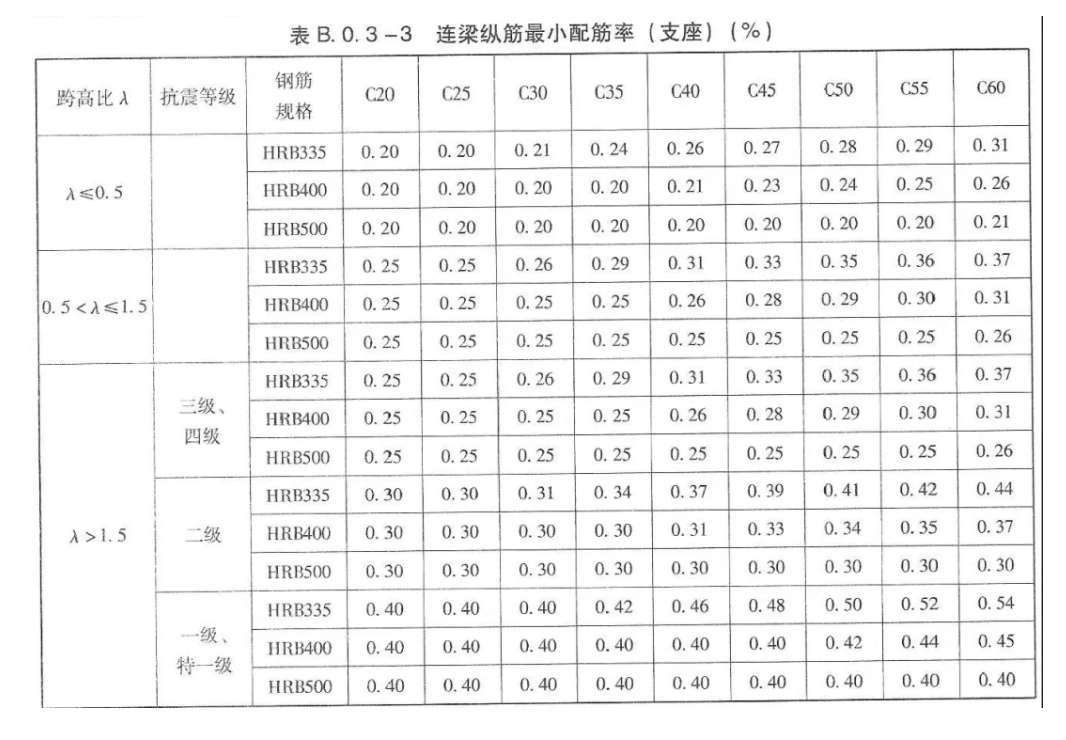

文献[1] 给出对应满足剪压比条件的连梁最大剪力设计值,连梁箍筋的计算公式及表格;以及满足强剪弱弯的连梁最大、最小配筋率的计算公式及表格。

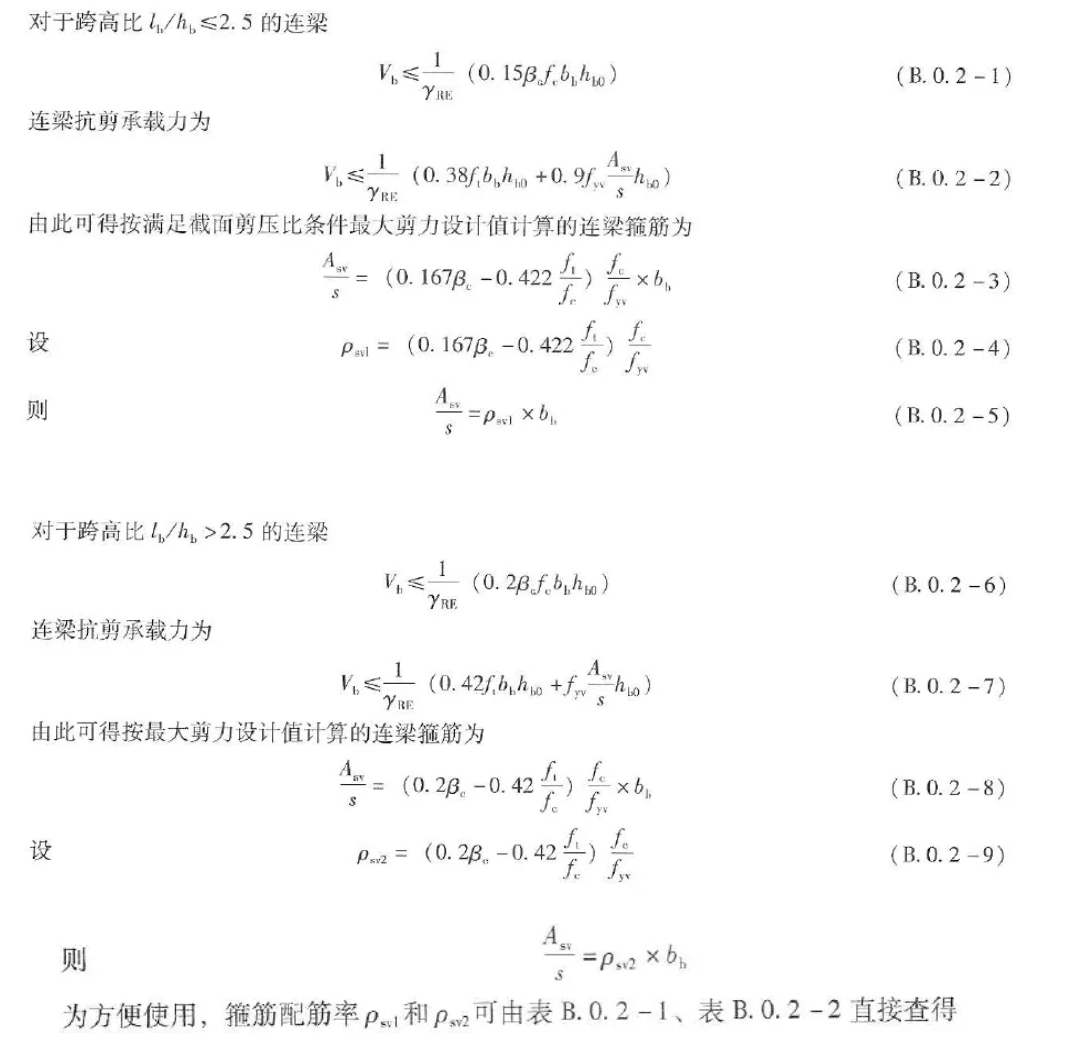

根据文献[1]附录B.0.2

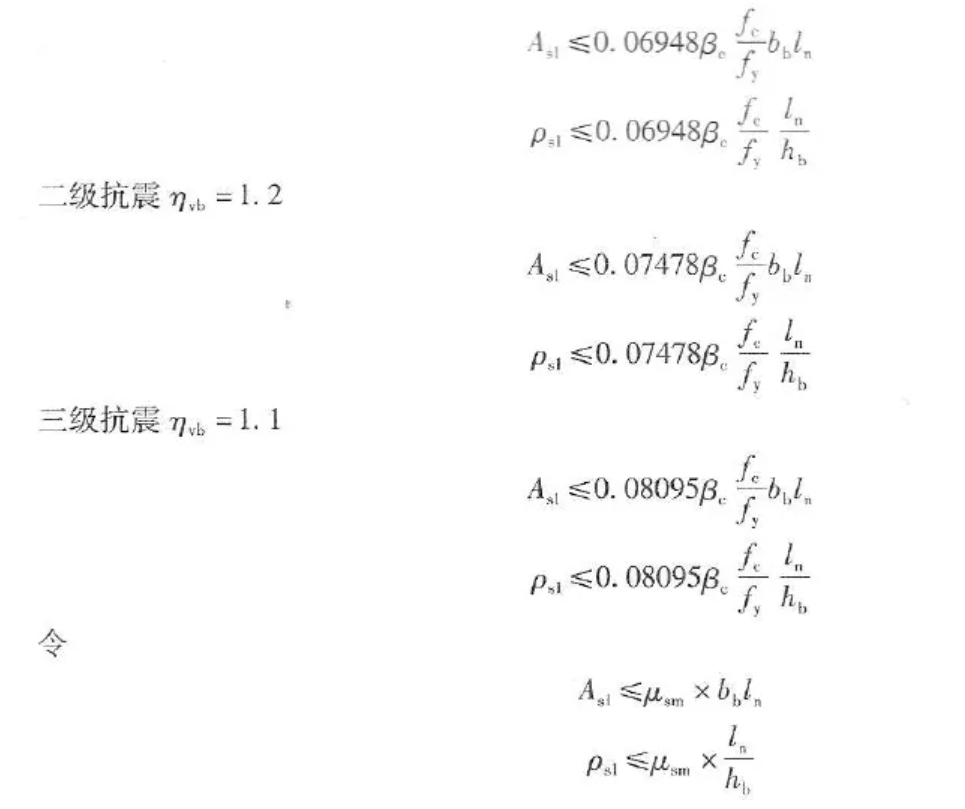

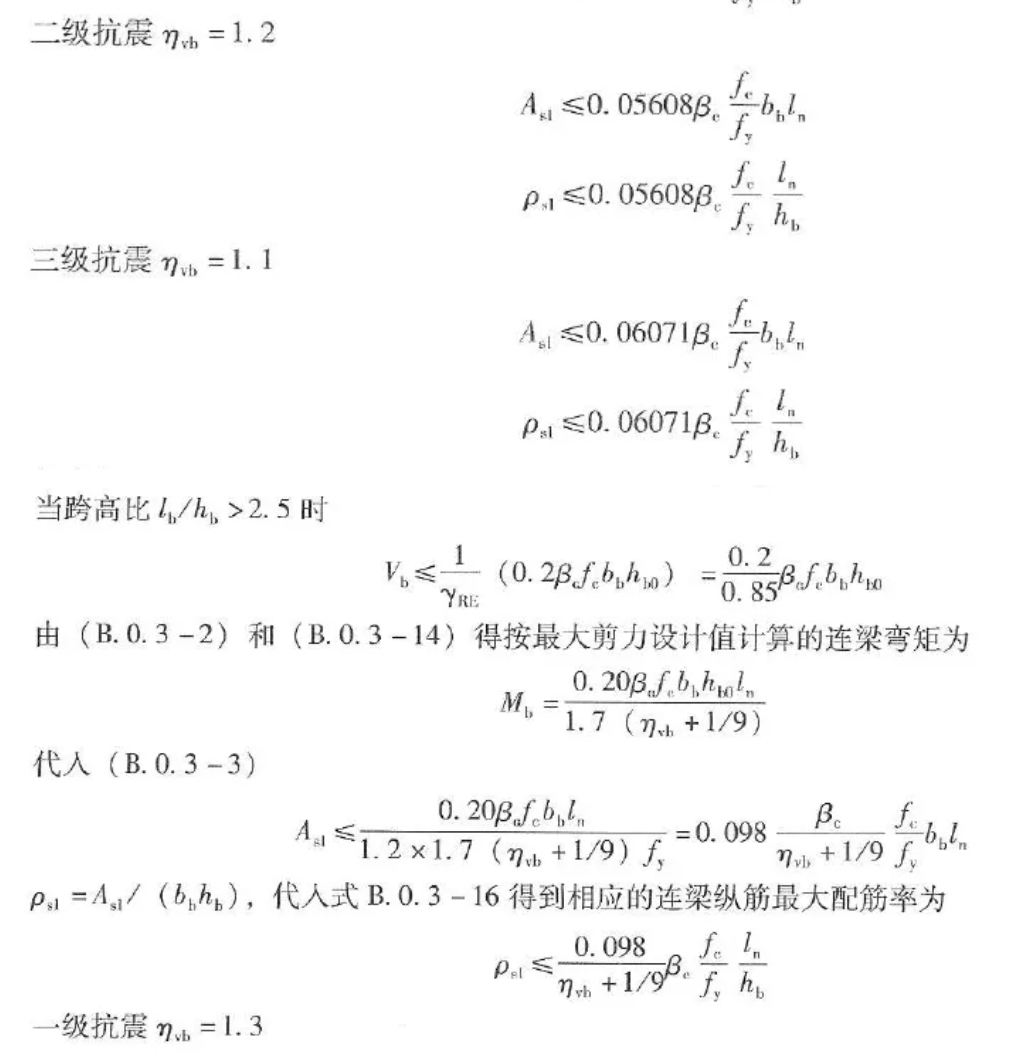

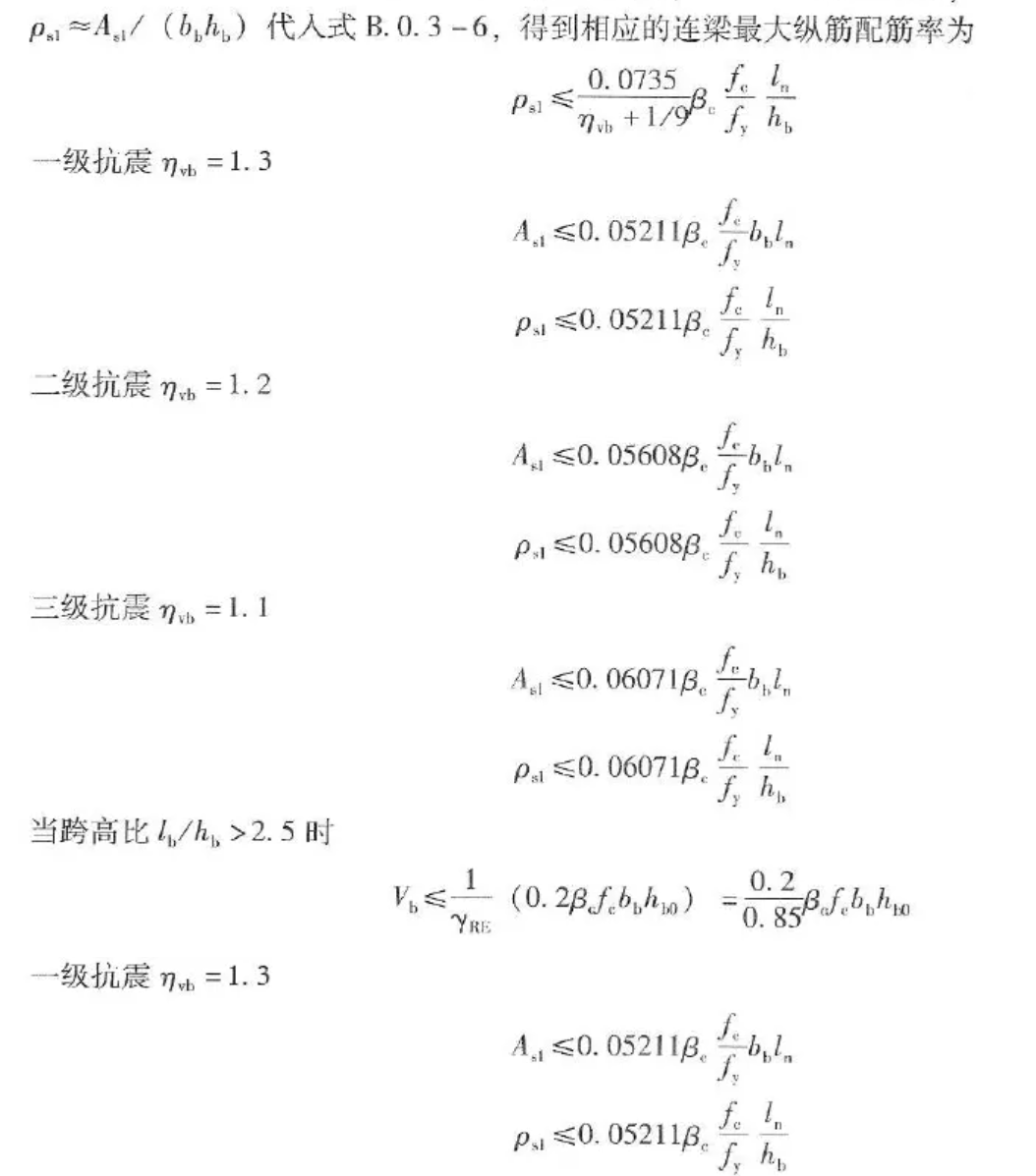

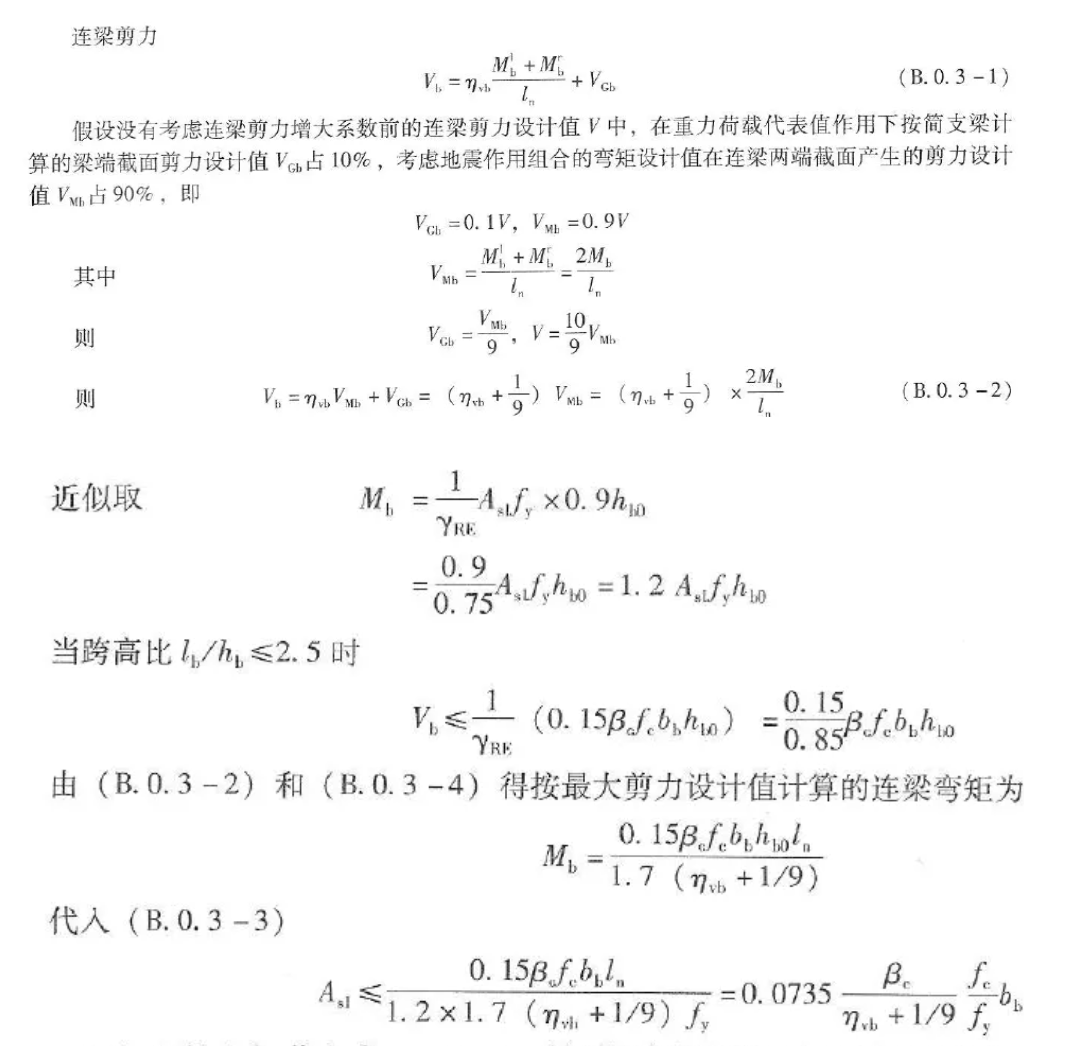

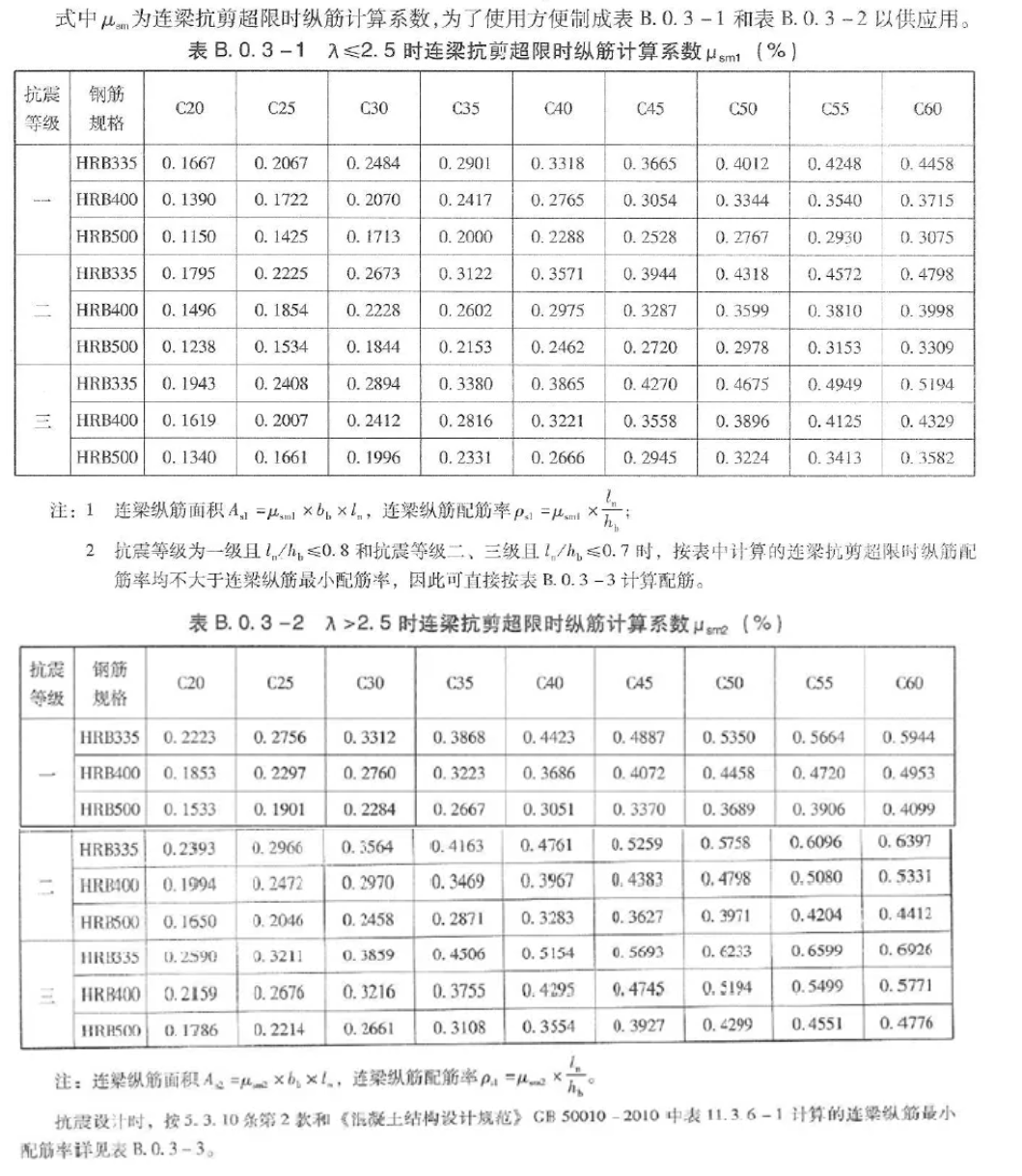

根据文献[1]附录B.0.3

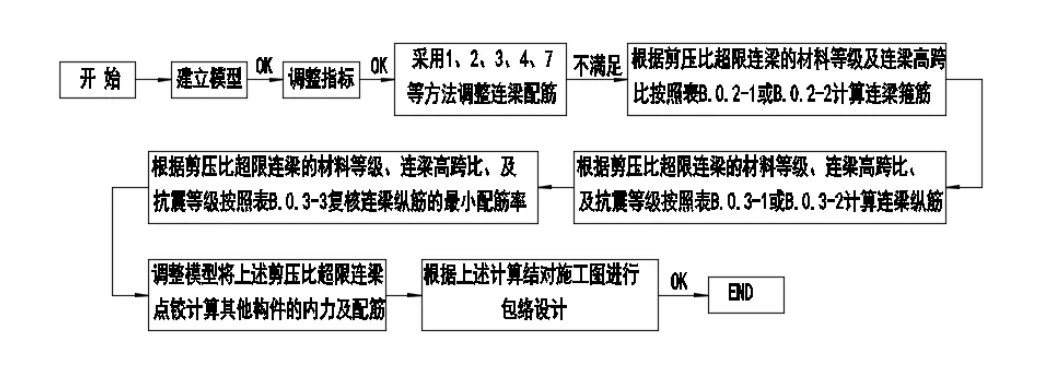

根据上述方法,可以总结出连梁的内力调整流程如下:


设计中需要注意:

一、对截面和配筋设计主要由风荷载控制的连梁,不宜采用本文所述的方法,以避免正常使用中发生较大的裂缝。

二、实际工程中宜优先采用以下方法处理连梁的超筋问题:

1、对连梁进行刚度折减;

2、减小连梁截面高度或采取其他减小连梁刚度的措施;

3、对连梁进行塑形调幅处理,减低其剪力设计值;

4、将连梁分缝设置为多道连梁;

5、在连梁中设置交叉斜筋、集中对角斜筋或交叉暗撑等。

当经上述方法调整后仍不能满足规范要求的连梁,可采用本文所述的方法。

三、宜将经本文方法调整后的连梁在模型中做点铰处理,复核其余部位构件的承载力,并与原设计模型对其余构件进行包络设计。


参考文献

[1] 全国民用建筑工程设计技术措施/结构/混凝土结构(2009年版)。中国计划出版社

[2] 混凝土设计结构规范 GB50010-2010 中国建筑工业出版社

[3] 高层建筑混凝土结构技术规程 JGJ3-2010 中国建筑工业出版社


文章来源于微信公众号【非解构】 ,作者外客,已获文章转载权
