如何计算带有地下室的剪力墙结构底部加强区的高度
小智审图2020-12-30

下面介绍带有地下室的剪力墙结构底部加强区的高度如何计算?


抗震设计的剪力墙结构要求“强底层墙底”,即控制剪力墙在其底部嵌固端以上屈服、出现塑性铰。设计时,将墙体底部可能出现塑性铰的高度范围作为底部加强部位,在此范围内采取增加边缘构件箍筋和墙体水平钢筋等必要的抗震加强措施,使之具有较大的弹塑性变形能力,保证剪力墙底部出现塑性铰后具有足够大的延性,避免脆性的剪切破坏,提高整个结构的抗地震倒塌能力。

部分框支剪力墙结构传力不直接、不合理,结构竖向刚度变化很小,甚至是突变,地震作用下易使框支剪力墙结构在转换层附近的刚度、内力和传力途径发生突变,易形成薄弱层。转换层下部的框支结构构件易于开裂和屈服,转换层上部的墙体易于破坏。随着转换层位置的增高,结构传力路径更复杂、内力变化更大。根据抗震概念设计的原则,这些部位都应予以加强。

—般情况下单个塑性铰发展高度约为墙肢截面高度,故底部加强部位与墙肢总高度和墙肢截面高度有关,不同墙肢截面高度的剪力墙肢加强部位高度不同。为了简化设计,规范改为底部加强部位的高度仅与墙肢总高度相关。《建筑抗震设计规范》第6.1.10条规定如下:

抗震墙底部加强部位的范围,应符合下列规定:

1、底部加强部位的高度,应从地下室顶板算起。

2、部分框支抗震墙结构的抗震墙,其底部加强部位的高度,可取框支层加框支层以上两层的高度及落地抗震墙总高度的1/10二者的较大值。其他结构的抗震墙,房屋高度大于24m时,底部加强部位的高度可取底部两层和墙体总高度的1/10二者的较大值;房屋高度不大于24m时,底部加强部位可取底部一层。

3、当结构计算嵌固端位于地下一层的底板或以下时,底部加强部位尚宜向下延伸到计算嵌固端。

应注意以下几点:

1、底部加强部位高度的起算位置。那么这个“底部”,是指基础顶面,还是指嵌固端,还是指室外地坪,还是指地下室顶板呢?过去一些设计对此认识不清,2010版规范对此明确规定:底部加强部位的高度,应一律从地下室项板向上算起。

2、这里所说的剪力墙包括落地剪力墙和转换构件上部的剪力墙两者。即两者的底部加强部位高度取相同值。有的设计仅对落地剪力墙按《高层建筑混凝土结构技术规程》第10.2.2条规定确定底部加强部位高度、或仅对框支剪力墙按《高层建筑混凝土结构技术规程》第10.2.2条规定确定底部加强部位高度,对落地剪力墙则按墙肢总高度的1/10和底部两层二者的较大值确定底部加强部位高度都是不对的。

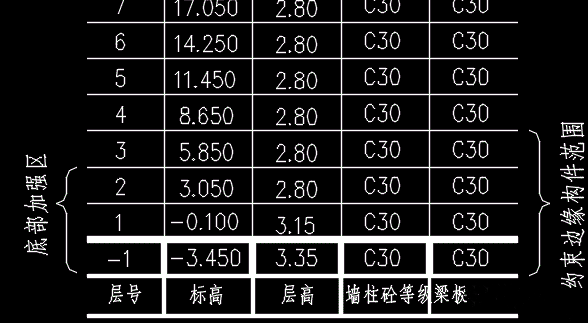

3、当计算嵌固端位于地面以下时,还需向下延伸,但加强部位的高度仍从地下室顶板算起。
