解锁梁平法施工图配筋校对新技能
小智审图2020-08-12

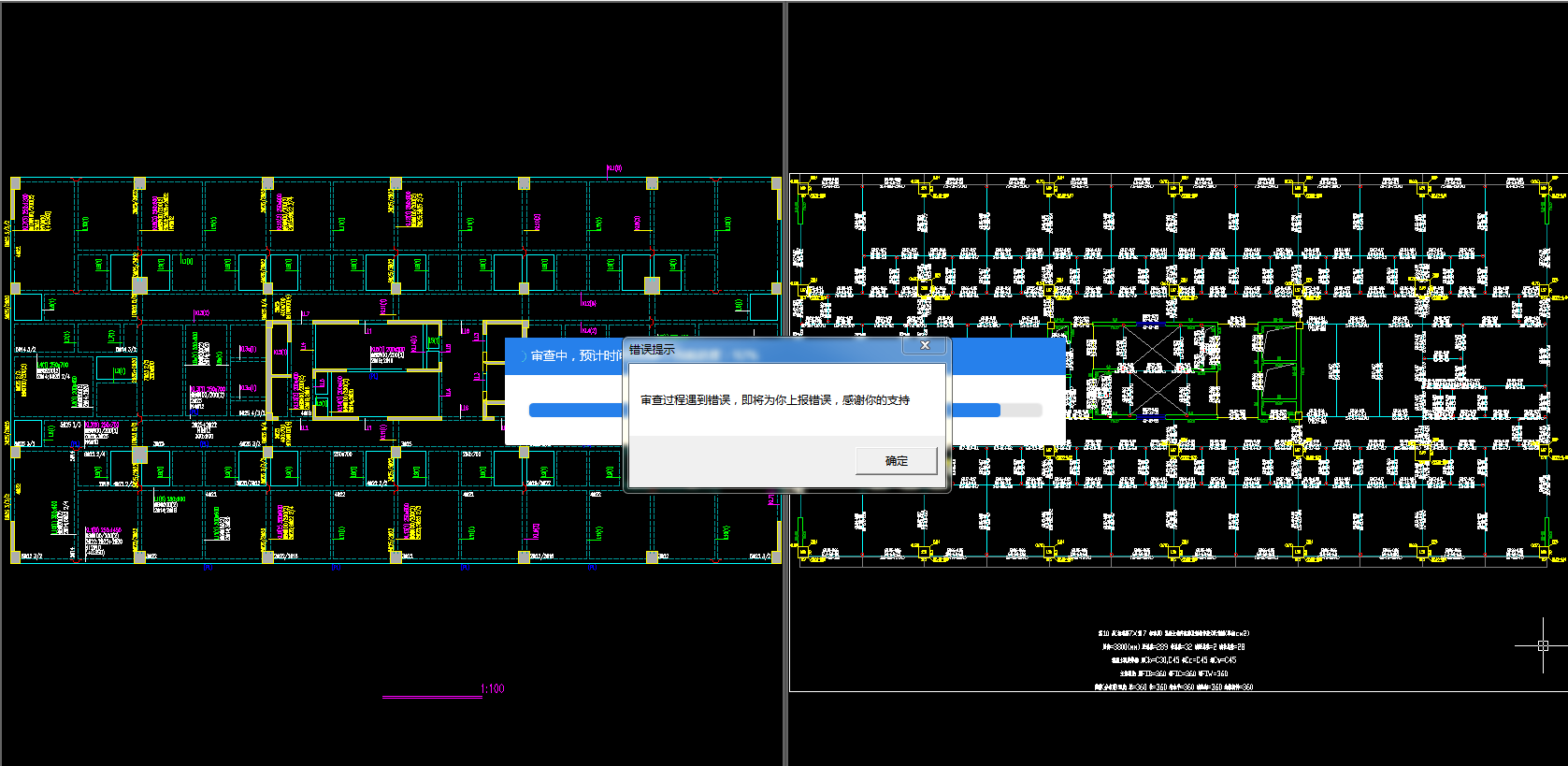

小智审图梁平法施工图配筋校对上线以来,反馈最多的问题当属梁配筋图与计算书存在较大差异时的审查中断问题,如下图:



这是由于梁配筋图与计算书存在较大差异时,产品无法自动叠图进行计算。一般解决方法是在审查前进行降噪处理,使两图基本一致再进行审查。

但此方法需重新审查,较耗费审查时间,且在降噪处理时需一定的细心度。在实际使用过程中,存在降噪处理后梁配筋图与计算书依然不对应的情况,造成需多次尝试或找客服协助才能完成审查。

有没有更好的解决方式呢?有的!

小智审图V3.4.9.1已发布(可在官方Q群1-10群获取),梁平法施工图配筋校对新增指定对齐点功能,新的审查逻辑如下:
1、产品如能自动叠图计算,则无需任何操作即可完成审查

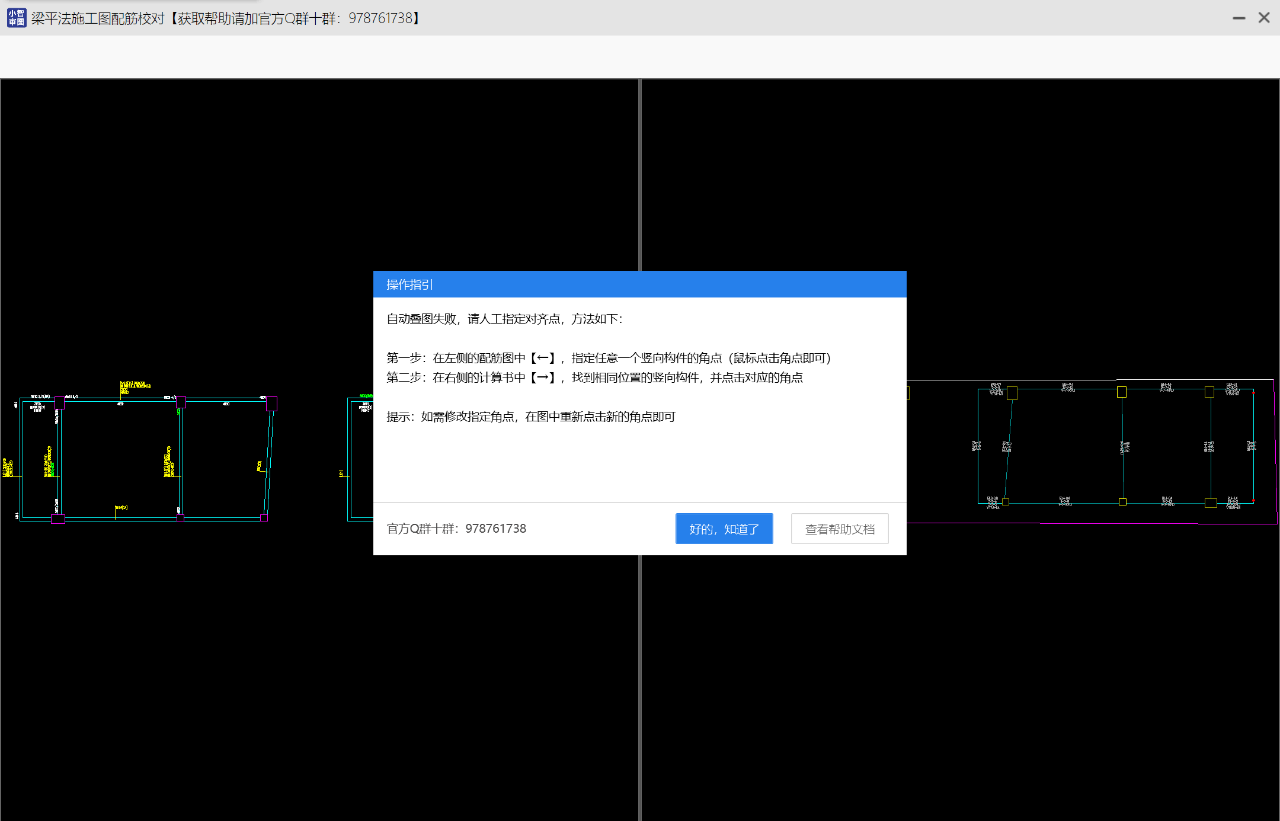

2、产品如不能自动叠图计算,则提示人工指定对齐点,如下图:

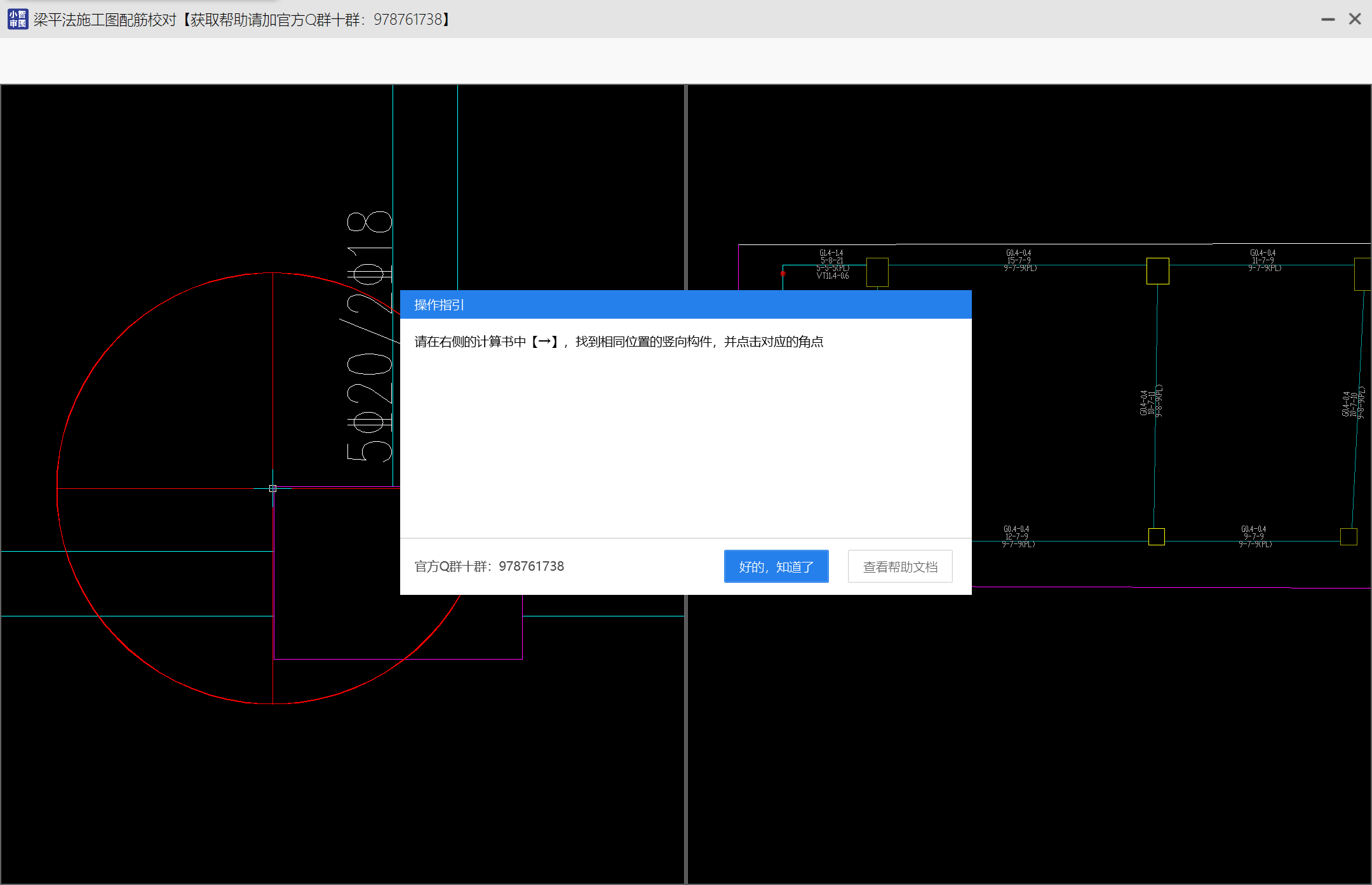

0 (1).png此时请按提示操作,在梁配筋图与计算书分别指定一个对齐点(鼠标点击即可)



2.png完成指定后产品将自动接入审查进度继续审查,无需再做任何操作。

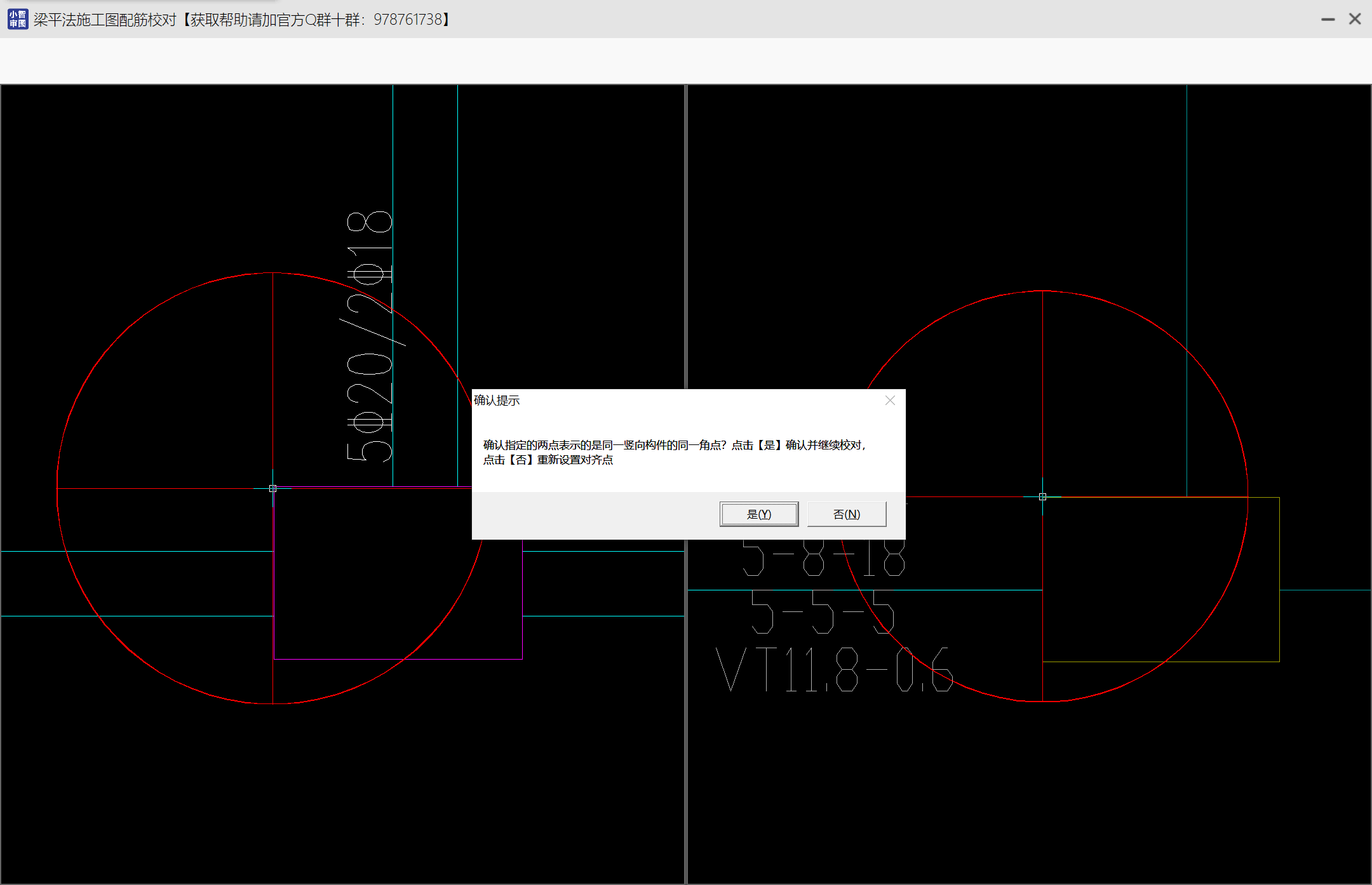

注意:此时产品将按人工指定的对齐点进行叠图计算,因此请确保指定的对齐点在轴线坐标系中是同一点。

赶快到官方Q群去下载安装吧。

安装/升级说明:

适用操作系统:WIN7/WIN8/WIN10  32位及64位操作系统
建议最低配置:4核处理器,4G内存

如在安装或升级过程中遇到问题,请在公众号个人中心联系客服,或加入官方Q群获取技术支持(1-10群均可获取,最新官方群十群:978761738)。
