结构设计中楼梯的常见问题及解决办法
小智审图2020-05-06

结构新人着手画图时,一般都是从相对简单的楼梯开始的,但即便是相对简单,也有许多需要注意的问题:

1、楼梯建筑物中作为楼层间垂直交通用的构件。用于楼层之间和高差较大时的交通联系。在设有电梯、自动梯作为主要垂直交通手段的多层和高层建筑中也要设置楼梯。高层建筑尽管采用电梯作为主要垂直交通工具,但仍然要保留楼梯供火灾时逃生之用。
2、在项目中最易被发现问题的。
3、建筑修改楼梯要通知结构,并用云线做标记。

结构图中常见的问题

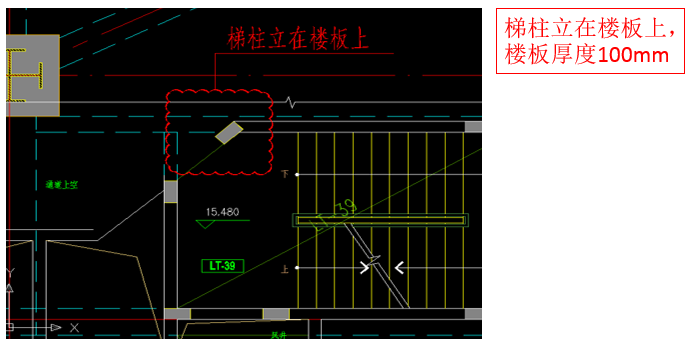

梯柱落在楼板上


解决办法:画结构楼梯时需要核对结构平面图,楼层平面布置图上要表示梯柱。

梯柱、梯梁影响门窗洞口

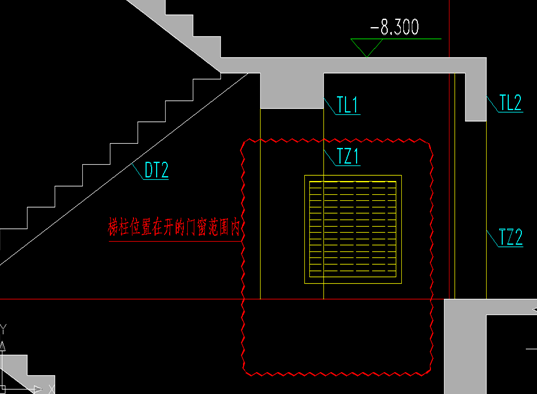

A)梯柱影响门窗洞口位置


解决办法:画结构楼梯时需要核对建筑平面、剖面图,注意各专业留洞,梯柱梯梁按门洞调整位置。

B)梯梁(或楼梯间的楼层梁)影响立面开窗


解决办法:取消此梯梁(或者楼层梁局部段错层设置),或调整此梁到不影响窗体位置的标高(两侧支座较宽时梁可考虑内退)。

C)休息平台梁影响前室门的设置


解决办法:画楼梯时核对建筑平、剖面图纸,高度不够时休息平台可做成反梁或者悬挑楼板形式。

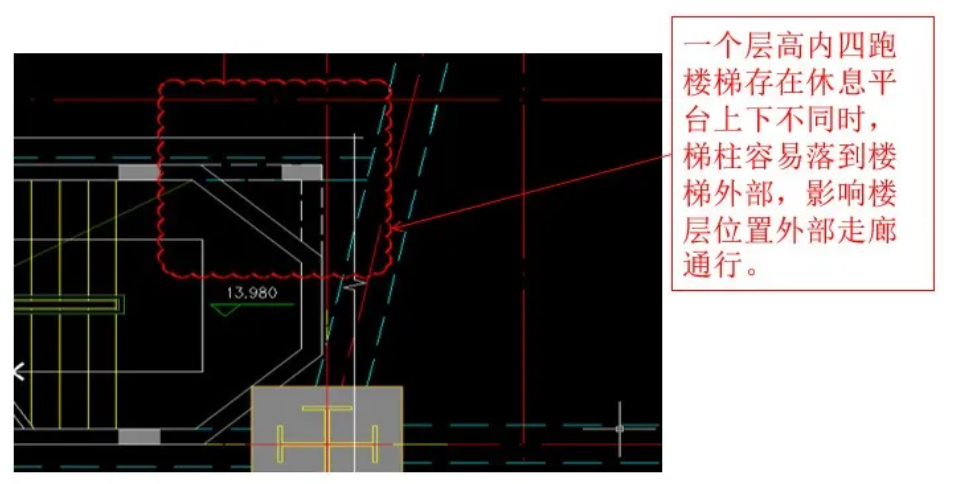

3)梯柱落在楼梯外,影响通行


解决办法:梯柱尽量设置在建筑隔墙内,中间休息平台可做成悬挑梁(板)形式。

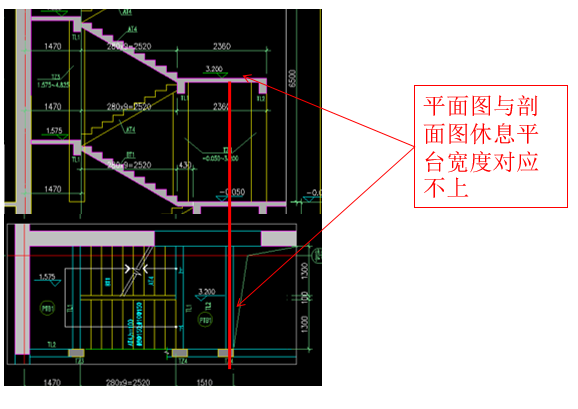

4)平面剖面对不上、休息平台大小对不上


解决办法:画完剖面及平面图后要自校、核对图纸

5)剖面梁高不按实际梁高画,造成楼梯碰头


解决办法:图纸必需按实际尺寸绘制,平剖面要一致,标注要准确。

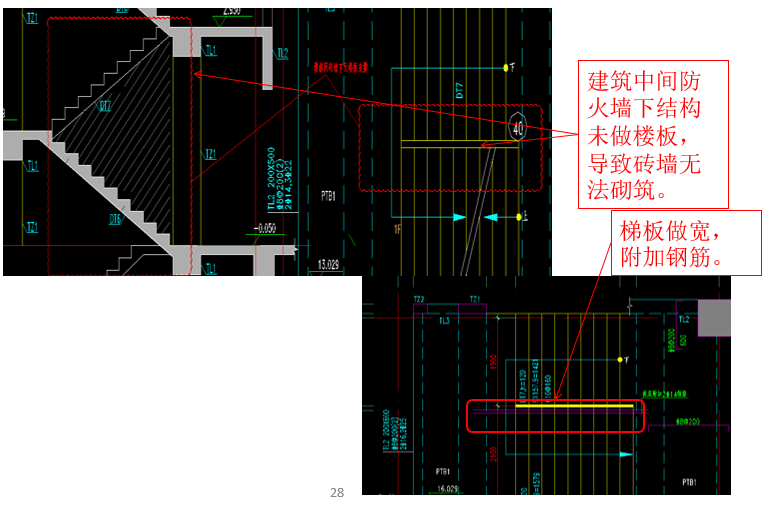

6)建筑楼梯中间防火墙底部无支撑


解决办法:楼梯平面在砖墙所在的底部和顶部层将梯板做宽,作为砖墙的支撑及压顶。加宽部分的梯板砖墙位置可附加2C14的钢筋,锚入两端梯梁。

7)建筑楼梯间范围有变化时结构未按建筑条件调整


解决办法:在楼梯间变化位置补充结构挑板(梁),作为楼梯间砖墙的支撑(注意补充的结构板不能影响下部休息平台的净高)。

8)楼梯与平面布置图不一致

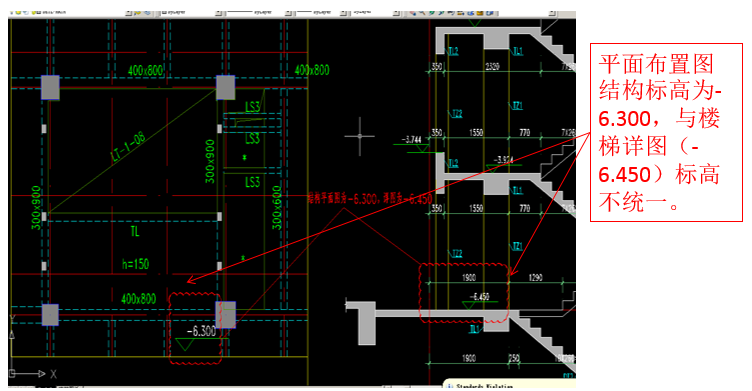

A)楼梯间休息平台与平面布置图降板不统一


解决办法:画楼梯详图时核对结构平面布置图,二者要统一。

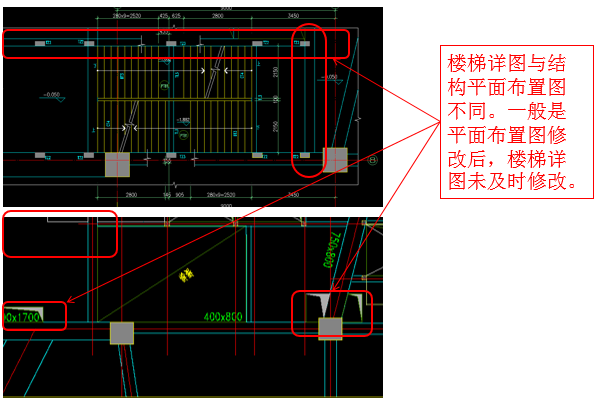

B)楼梯间楼层位置与结构平面图不一致


解决办法:结构平面图修改时必须通知楼梯详图设计人员,楼梯详图设计人员必须核对结构平面布置图(必要时可外参)

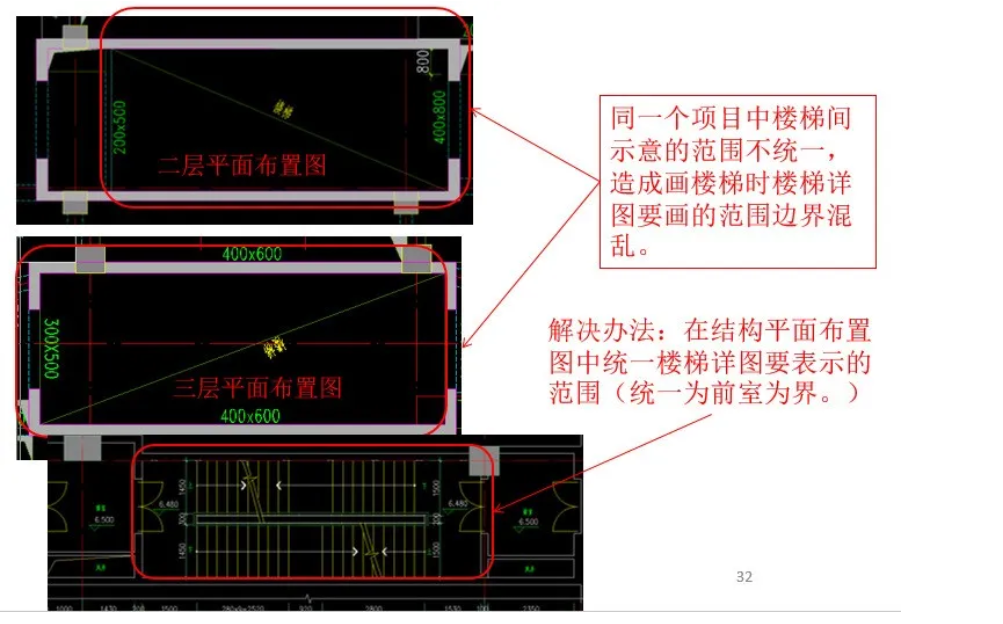

C)楼梯间范围不统一、不一致

13.png 9)楼梯起步位置未注明标高或尺寸


解决办法:单独注明最下一个踏步的尺寸高度或者标高,最下一跨楼梯的高度标注需要按结构实际情况修改。

10)梯板、梯梁、梯柱截面、配筋不合理

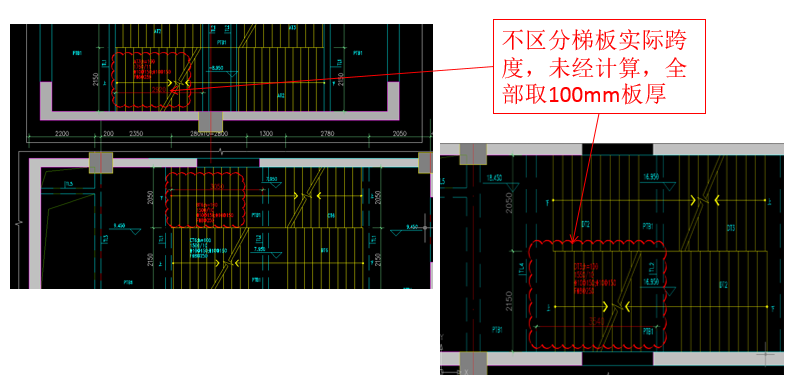

A)梯板不区分板跨,均取100mm厚度


解决办法:普通梯板(非人防)板厚一般可按跨度L/28估算厚度后经计算确定。

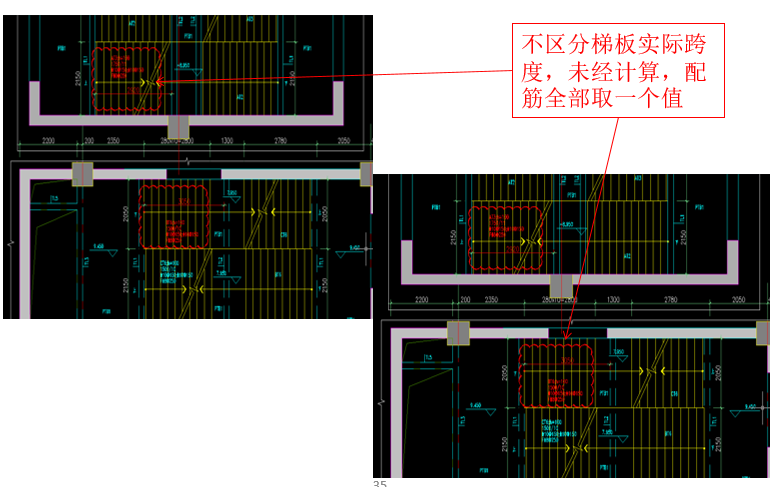

B)梯板不区分板跨,配筋均取一个值


解决办法:楼梯配筋按计算确定,MorGain里面可按两端弹性设计。(具体配筋统一表格另有计划做统一培训)

C)梯柱截面及配筋太大


解决办法:梯柱截面及配筋按计算确定

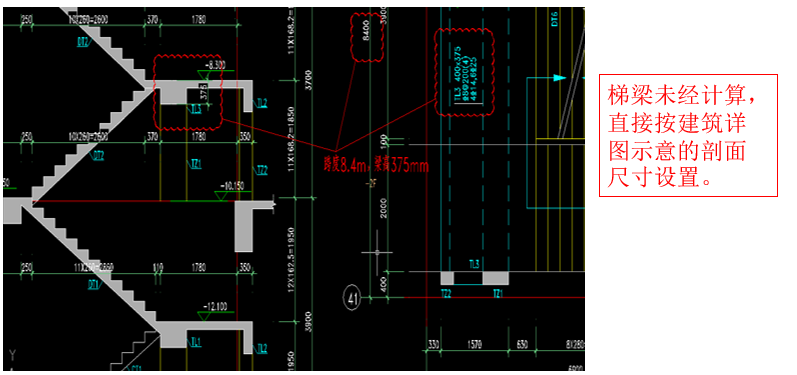

D)梯梁不区分跨度,截面太小


解决办法:梯梁要根据计算确定(具体计算统一表格将另有计划做统一培训)。当梁高度与楼梯起步位置碰头时可调整梯梁位置。无条件设置梯梁时可消梯梁,加厚梯板做折板楼梯或悬挑楼梯。

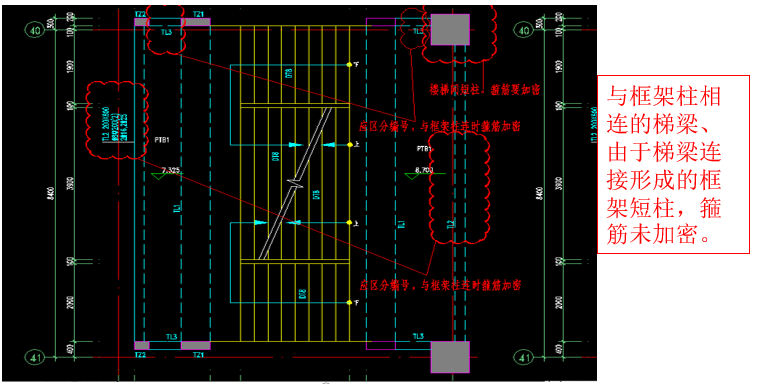

E)框架梯梁、楼梯间短柱未箍筋加密


解决办法:短柱及框架性质的梁,箍筋及纵筋构造要求按规范框架要求设置。

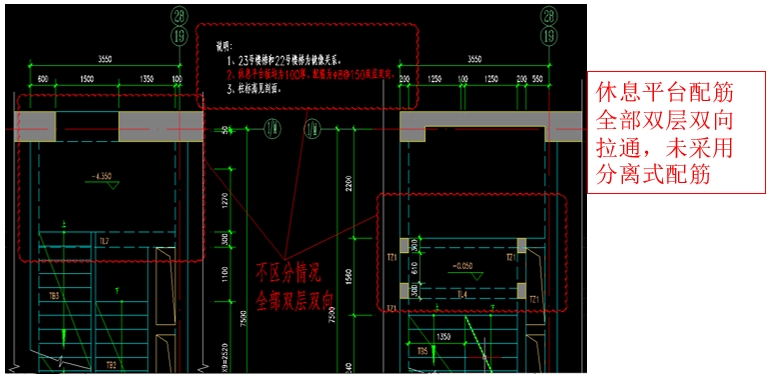

F)休息平台板配筋不分情况,全部双向拉通


解决办法:区分情况,板跨很小时可部分拉通,原则上采用分离式配筋。

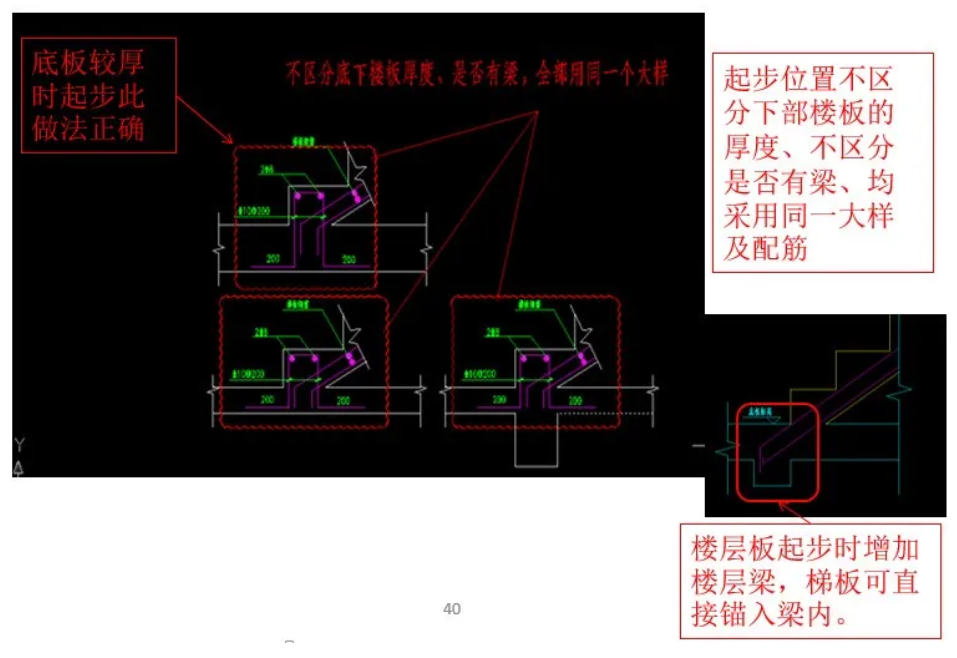

G)楼梯起步位置不区分情况,用相同大样及配筋


解决办法:一般从底板起步时(板厚较厚时)可采用此大样;楼层位置起步时应增加梁,梯板钢筋可直接锚入梁内。

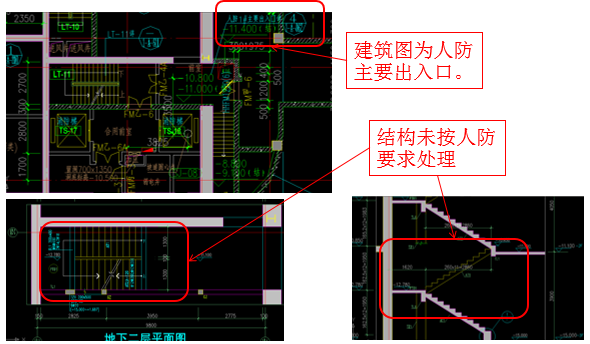

11)人防楼梯与非人防楼梯不区分


解决办法:画楼梯前先弄清楚楼梯的功能。

人防楼梯注意事项:
1、板厚按人防等级及人防荷载要求确定。
2、梯板钢筋拉通。
3、锚固要满足人防要求Laf。

文章转载于微信公众号【CCDI高成结构】 ,作者毕又林
