结构新同学们，当你们突然被分配到楼板配筋工作时，会不会觉得有点儿无从下手呢？

如果是要画一些每层面积不大的住宅平面、框筒平面或者偏规则的框架平面的时候可能还好一些，但如果上手就要画一些动辄几千平、几万平一层的平面（例如地库顶板、大型公建、塔楼裙房部位等）该怎么办？

下面来手把手教大家一些纯CAD的绘图方法（无需板王等其它绘图工具），既可以提高效率，还可以避免出错，给审校看图也更为直观。

下面以某住宅地库顶板配筋为例说一下具体步骤：

第一步 核对板厚及荷载

1、配筋之前首先要保证荷载及板厚的正确，否则就是在做无用功。

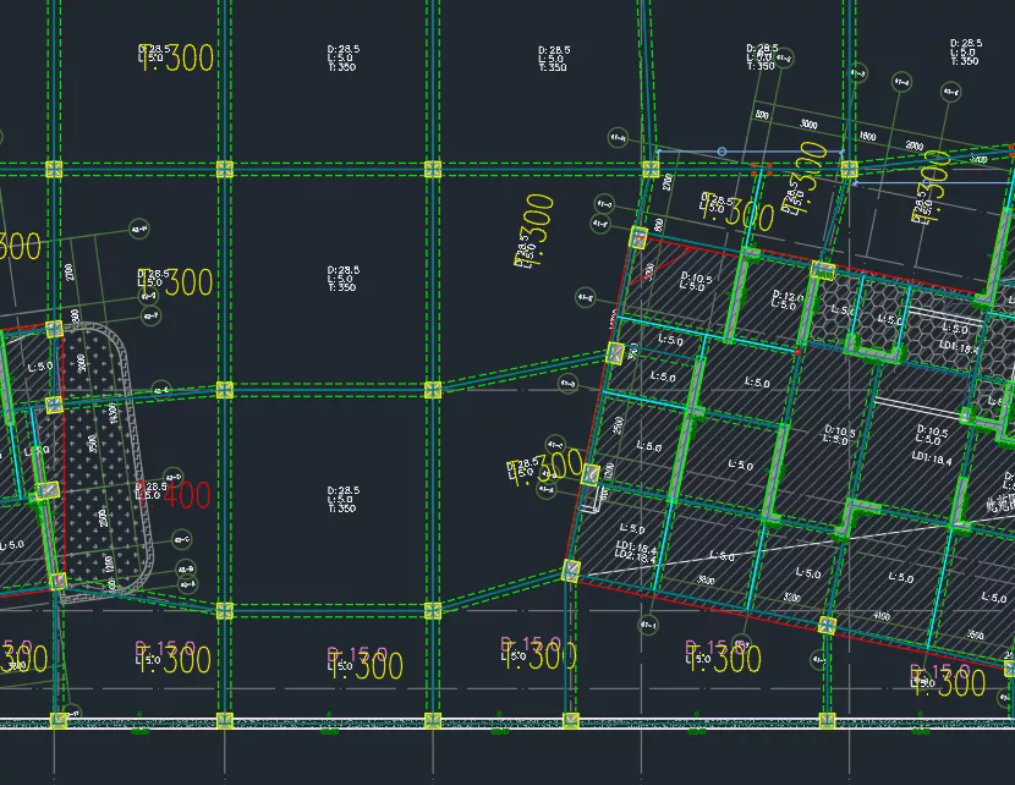

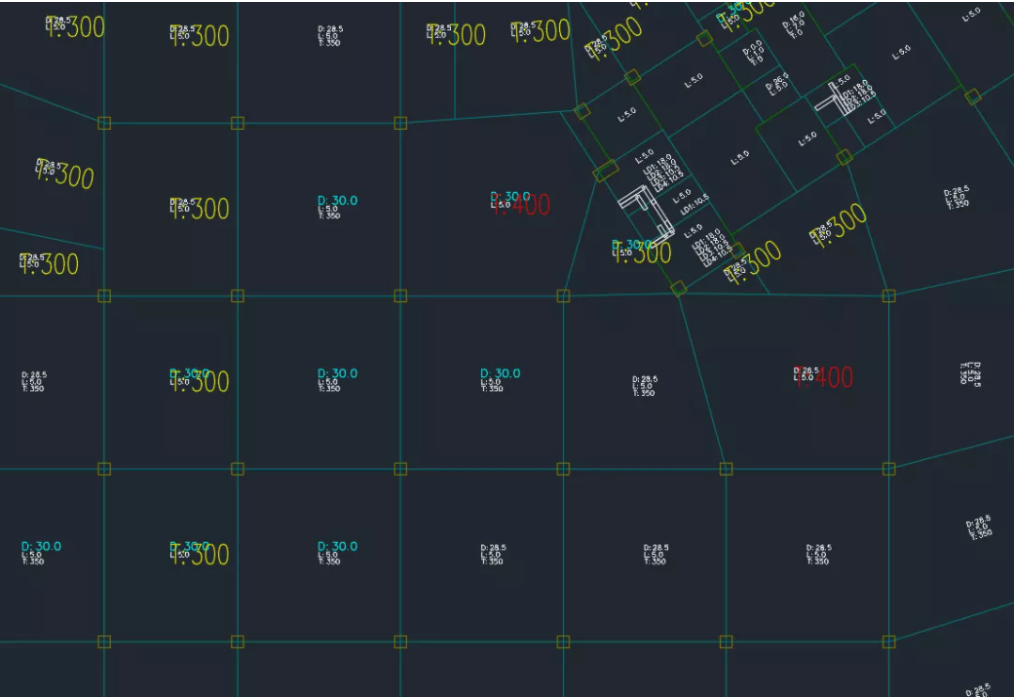

首先，导出输入计算软件的板厚及荷载图，把非大面的板厚及荷载用查找、提取、变色或加大字体等以示区分（如大面的室外板厚350，大面的覆土荷载28.5，单体的首层板一般是画在单体图上，可忽略不看），见下图：

注：由于一层面积太大，本文截图均为局部示意。

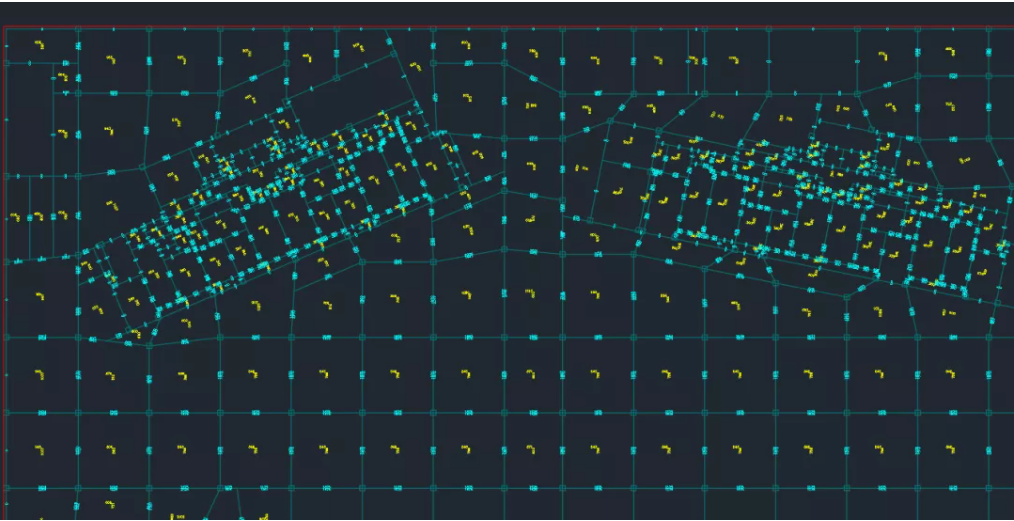

2、然后参照进首层模板平面图，如下图：

注：也可以不用参照，直接放在模板图空白处，然后修改层号，衬入模板图。这样开关图层可能比开关参照更为便捷。

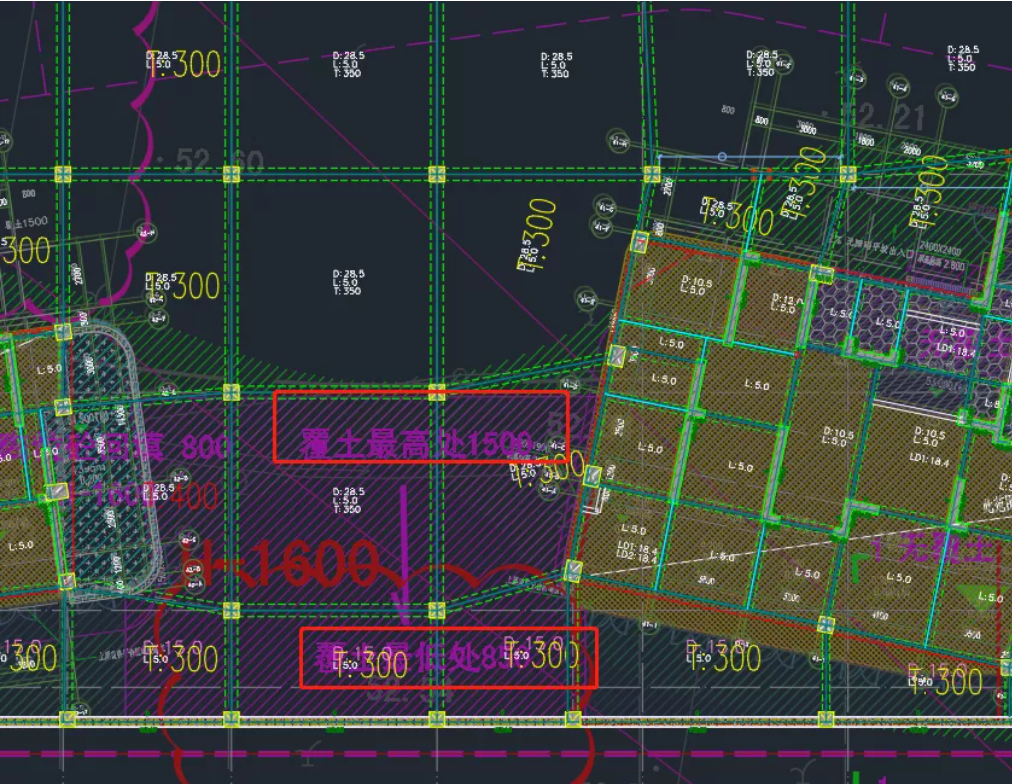

3、接下来，把建筑平面图参照进来核对荷载，如下图（覆土减小处可以清晰核对）

注：当然，设计人员在用结构计算软件的时候已经可以衬入建筑图来输入荷载，现在等于绘图人员二次复核一下。

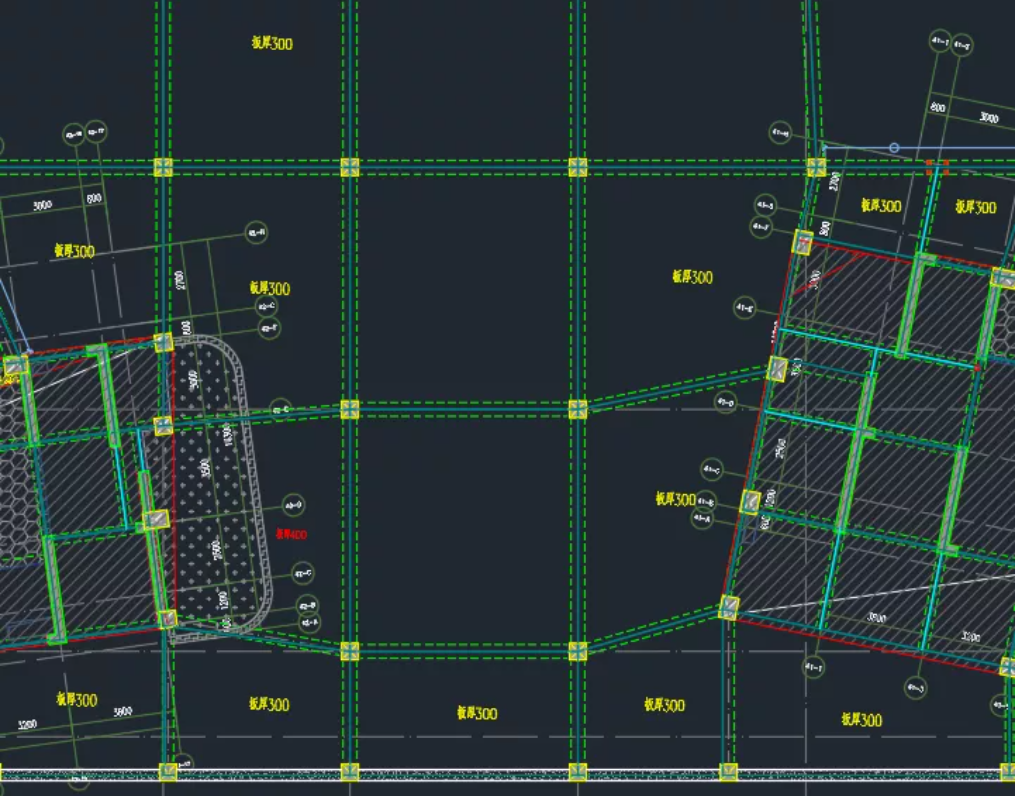

4、然后，对照图纸说明，以350为基准，把其它板厚写在图上。

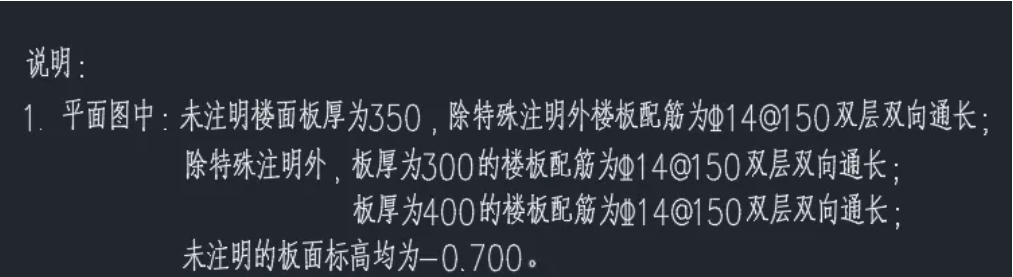

图纸说明：

其它板厚：

注：板厚尽量放在板跨中。板厚也可以用圆圈加1,2等数字的表达法，写在说明中。

第二步 板配筋计算

荷载板厚核对完成后，在计算软件中，根据室内外高差，车道边界等，设置楼板边界，检查混凝土及钢筋等级，导出楼板配筋计算结果，如下图

注：由于计算软件除了边跨、洞口等外，一般设定板边界是连续，所以需要人为来手动调整。楼板是连续还是简支一定要设置正确。

第三步 定出楼板拉通筋及附加筋

根据计算结果及构造要求，列出各板厚拉通筋面积，加上附加筋面积，为接下来的平面楼板配筋工作做准备，如下图：（下图也可以直接写在图纸说明附近）

第四步 绘制楼板配筋图

1、保留第二步的楼板计算配筋值原图，在原图边上copy一版，这里来了，要用到CAD的插件“范围选数”，来选出大面积板厚拉通筋面积数值（也可按照数值的95%）以下的直接删除。

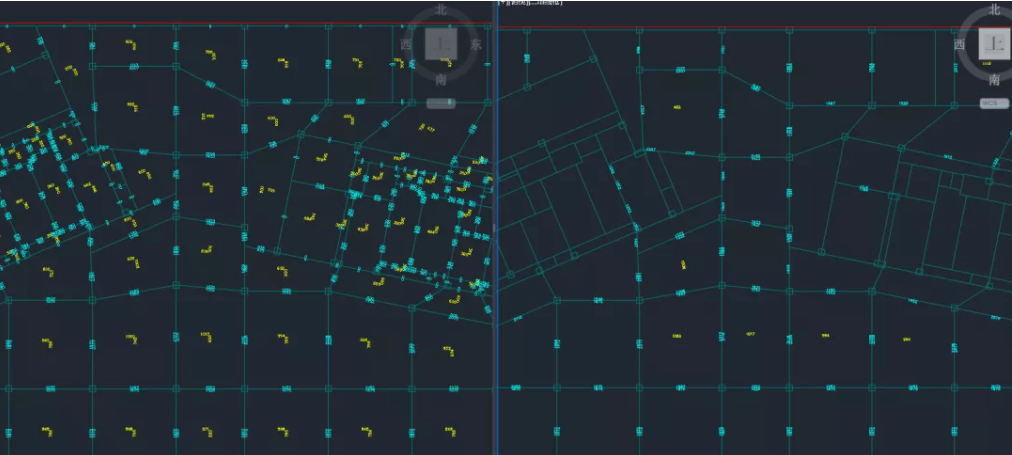

如下图右（下图左为原图），直接删除了14@150（974以下的数字，也可以保留0用来检查楼板边界），有没有感觉图面一下干净了很多？

删掉的配筋值就是拉通筋啦，完全不用去关注。

注：原图不要删除，供核对边界及配筋异常查找原因等。CAD的插件有很多，有各种非常强大的功能，小伙伴们可以收集一下。

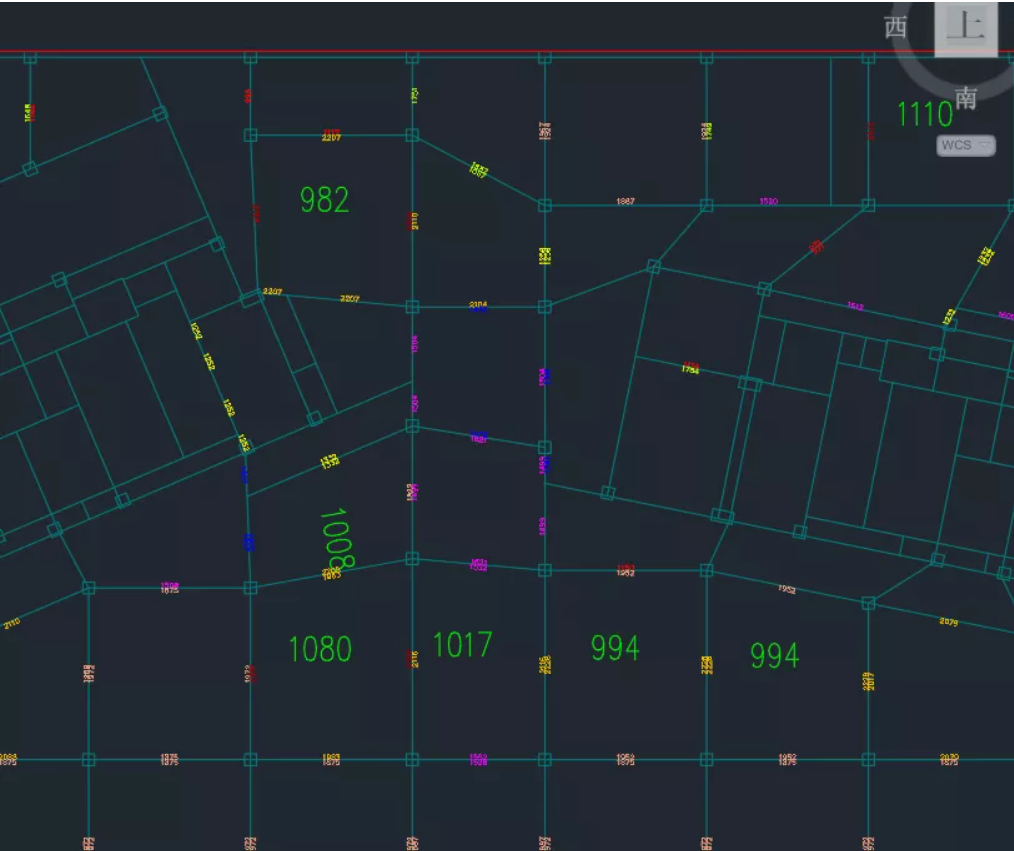

2、把上图右的黄色板底配筋字体放大变色，再用插件“范围选数”按照配筋结果选出各个阶段范围（第三步中的不同附加支座面筋）的数字，改变不同颜色，如下图：

注：支座筋字体也可适当放大些，支座筋和板底筋原本就在不同的层。

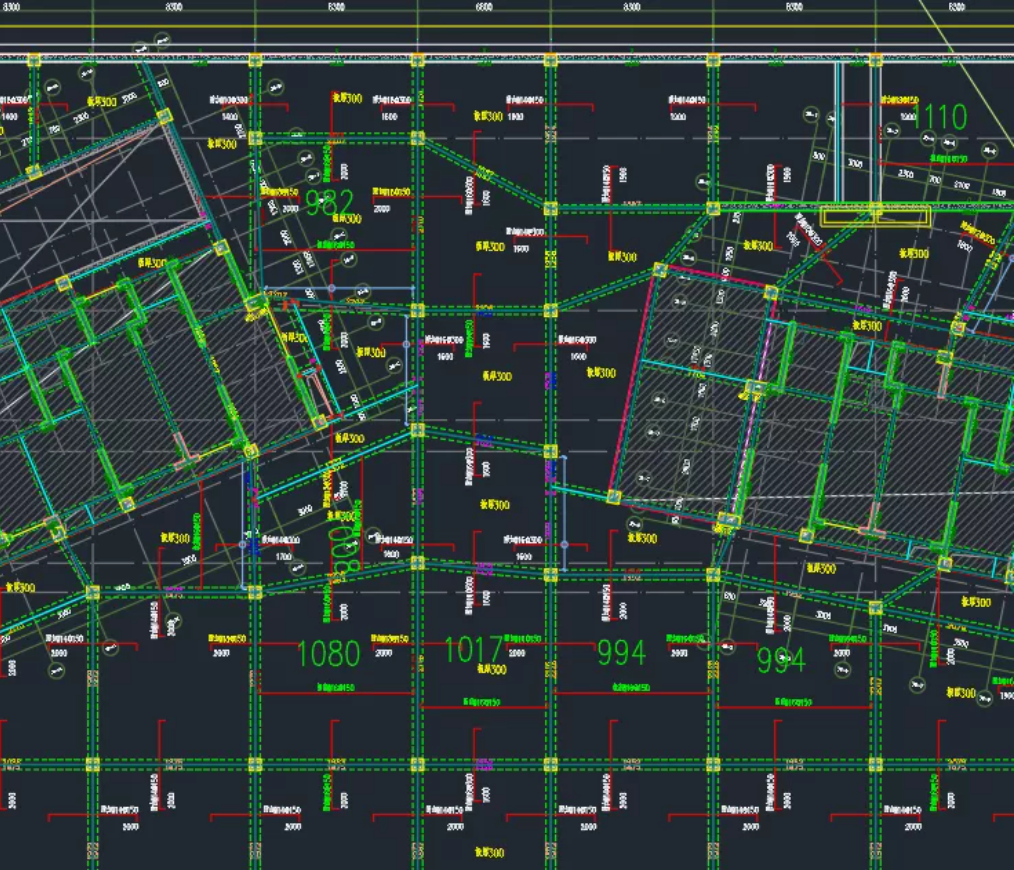

3、将上面生成的电算结果衬入模板平面图中，对照第三步的配筋数值，开始在图上绘制板顶附加筋、板底替换钢筋，如下图：

注：这样绘图自己省事、看的清，不容易错，留着计算结果在图上还便于审校看图更加直观。

以上，就是某住宅的首层地库顶板配筋绘图步骤。当然，地库顶板一般还有消防车荷载需要复核，这里就不论述了。

另外，这种方法用在地下室底板的配筋当中也是极好的。

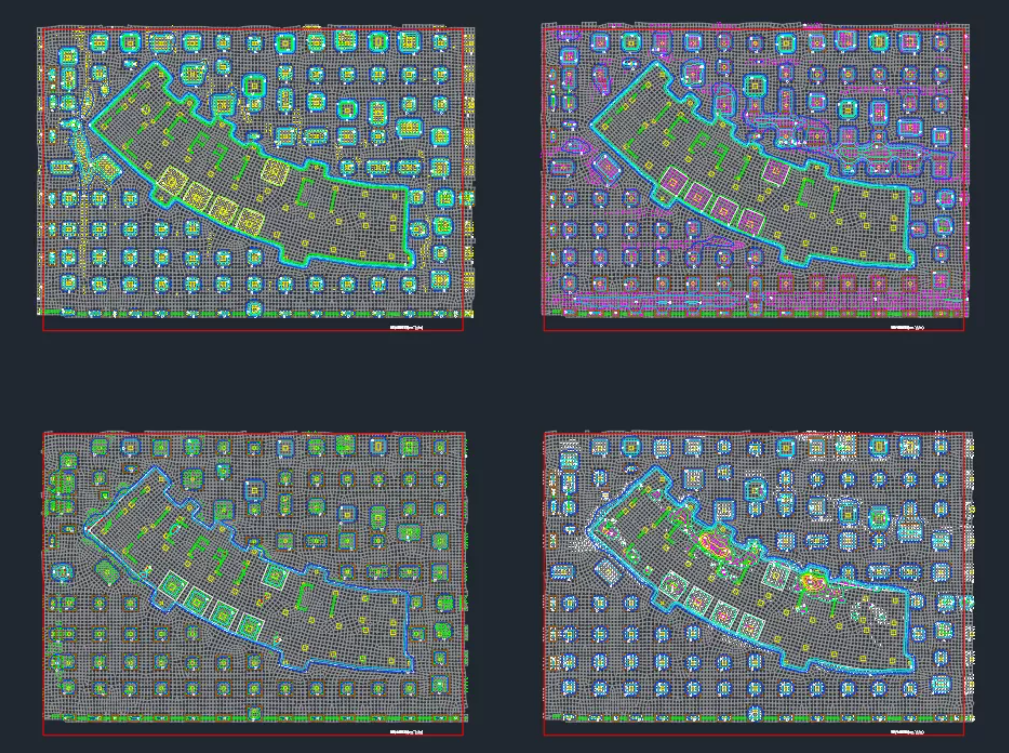

地库筏板一般有X顶X底Y顶Y底4个方向的配筋面积需要查看，如下图：

用CAD自带的“查找”和CAD插件“范围选数”等，可以极大地减小工作量。
