1、进入审查流程

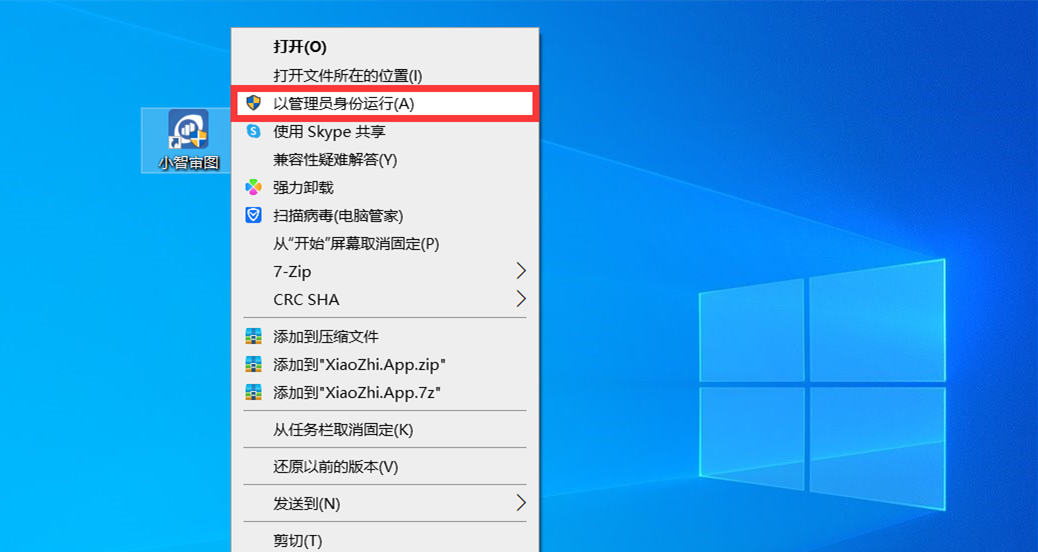

(1) 鼠标右键点击小智审图图标,选择“以管理员身份运行”启动产品

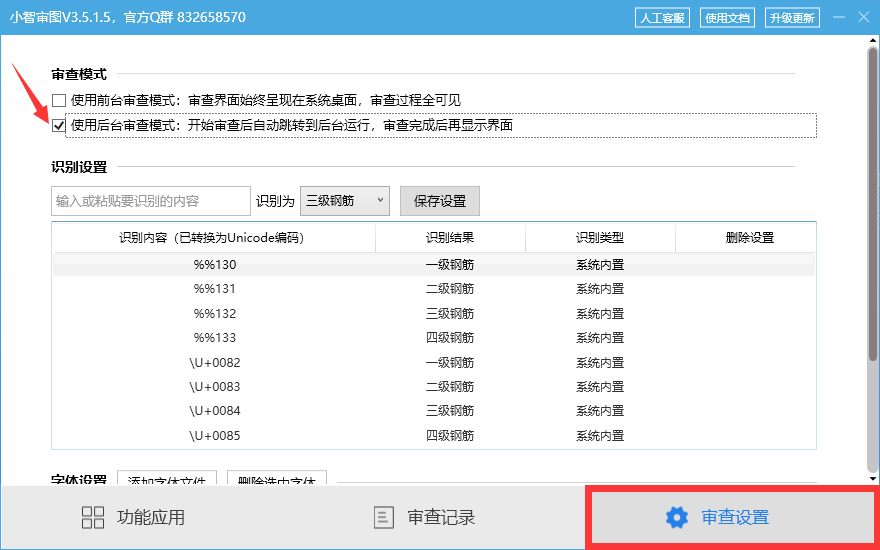

(2) 建议切换至后台审查模式:在主界面点击“审查设置”,在审查模式选项中选择“使用后台审查模式”

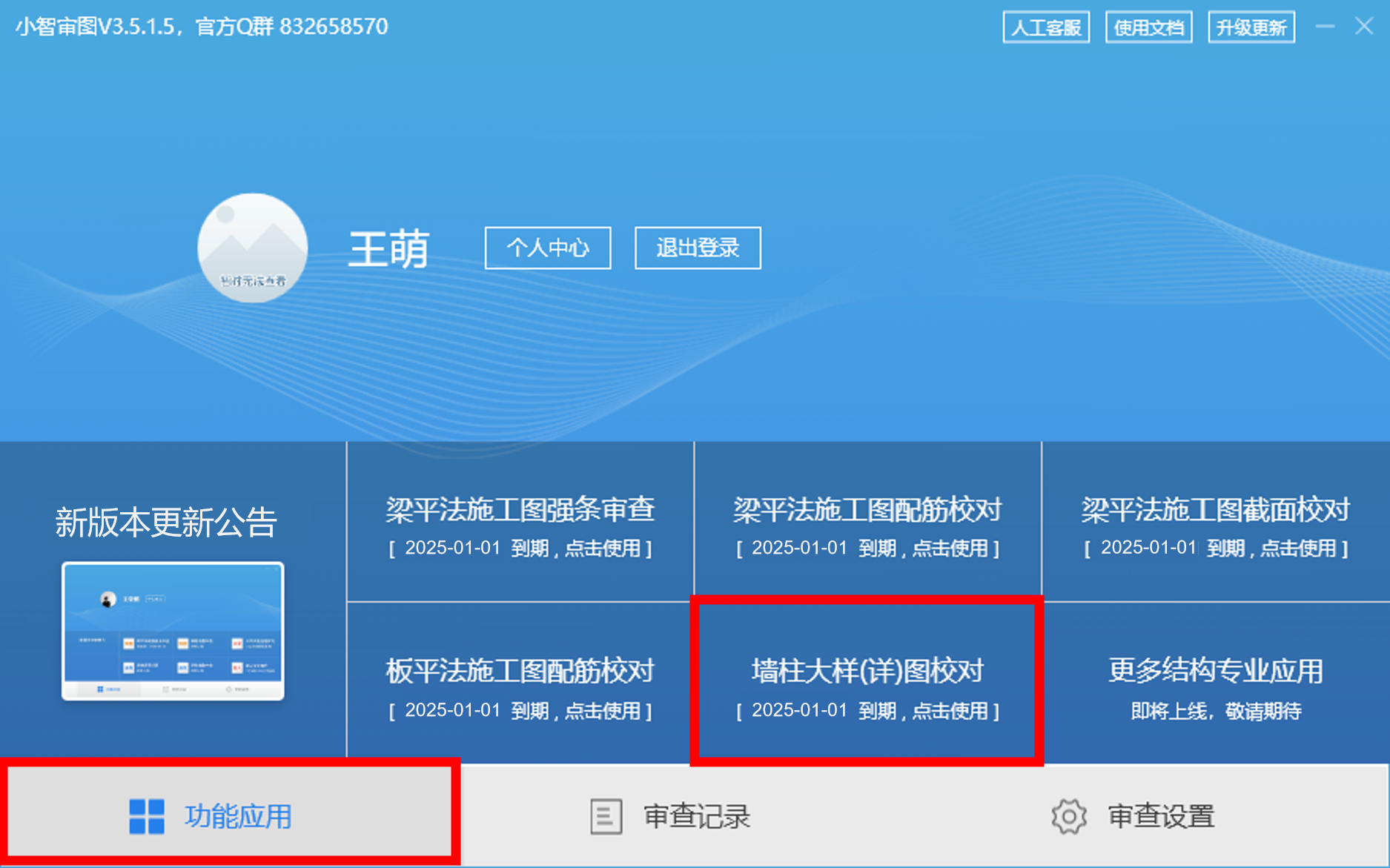

(3)  点击“功能应用”返回主窗口,再点击“墙柱大样(详)图校对”进入审查流程(如未登录账号,将自动提示登录)


2、选择审查图纸

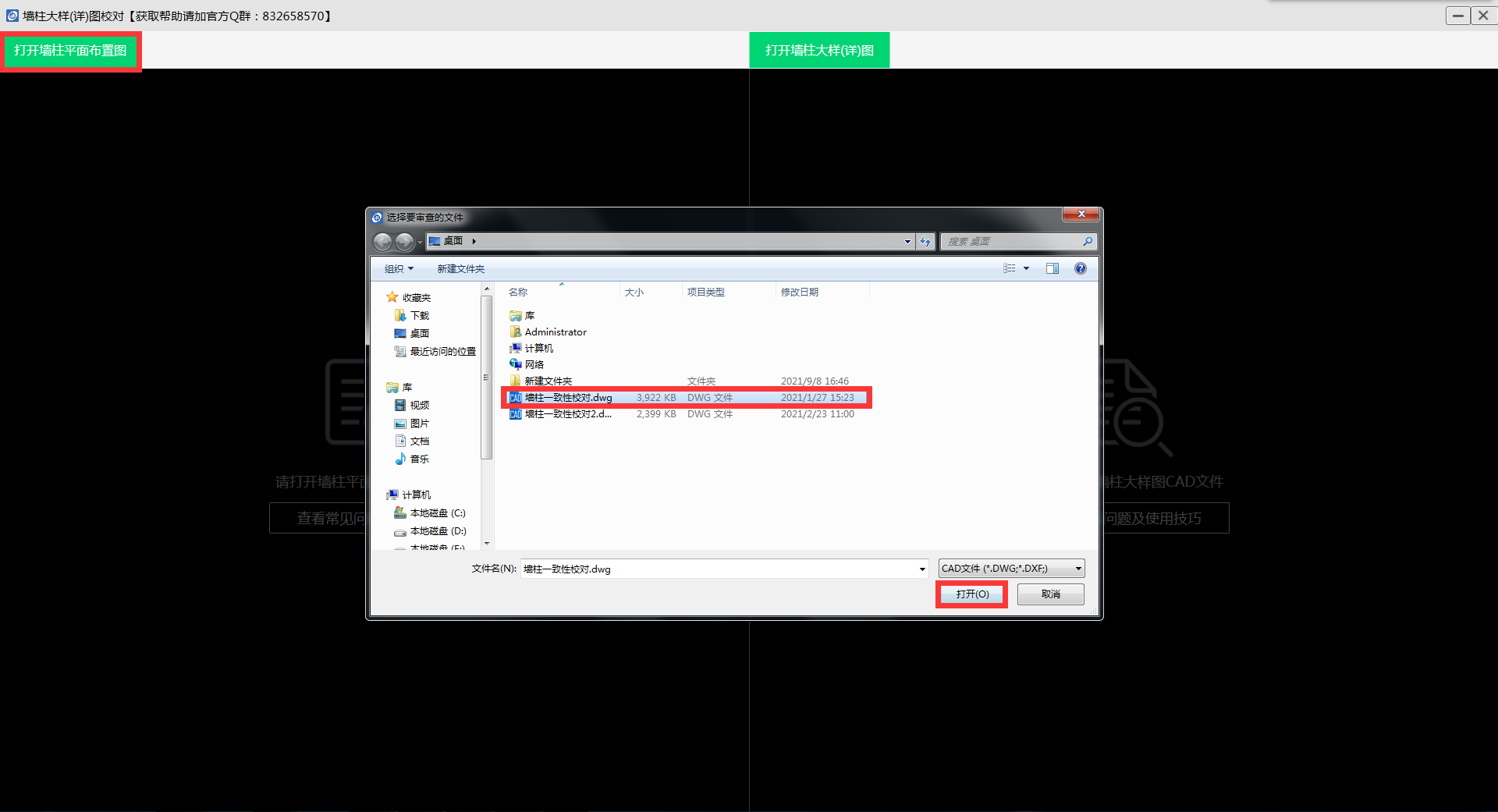

(1) 打开图纸:分别点击“打开墙柱平面布置图”“打开墙柱大样(详)图”打开需要审查的墙柱施工图文件(DWG格式)
提示:如图纸是天正软件绘制,建议将其另存为T3格式后再打开图纸进行审查, 以提高审查速度和准确率


(2) 框选图纸:分别框选左侧墙柱平面布置图和右侧墙柱大样(详)图。建议一次框选一张图纸进行审查(图纸须完整,且无需框选图框),否则会对审查速度和准确性有一定影响

操作:鼠标左键点击图纸左上角(如位置点击错误,可点击右键取消),移动鼠标至图纸右下角,并再次点击左键结束框

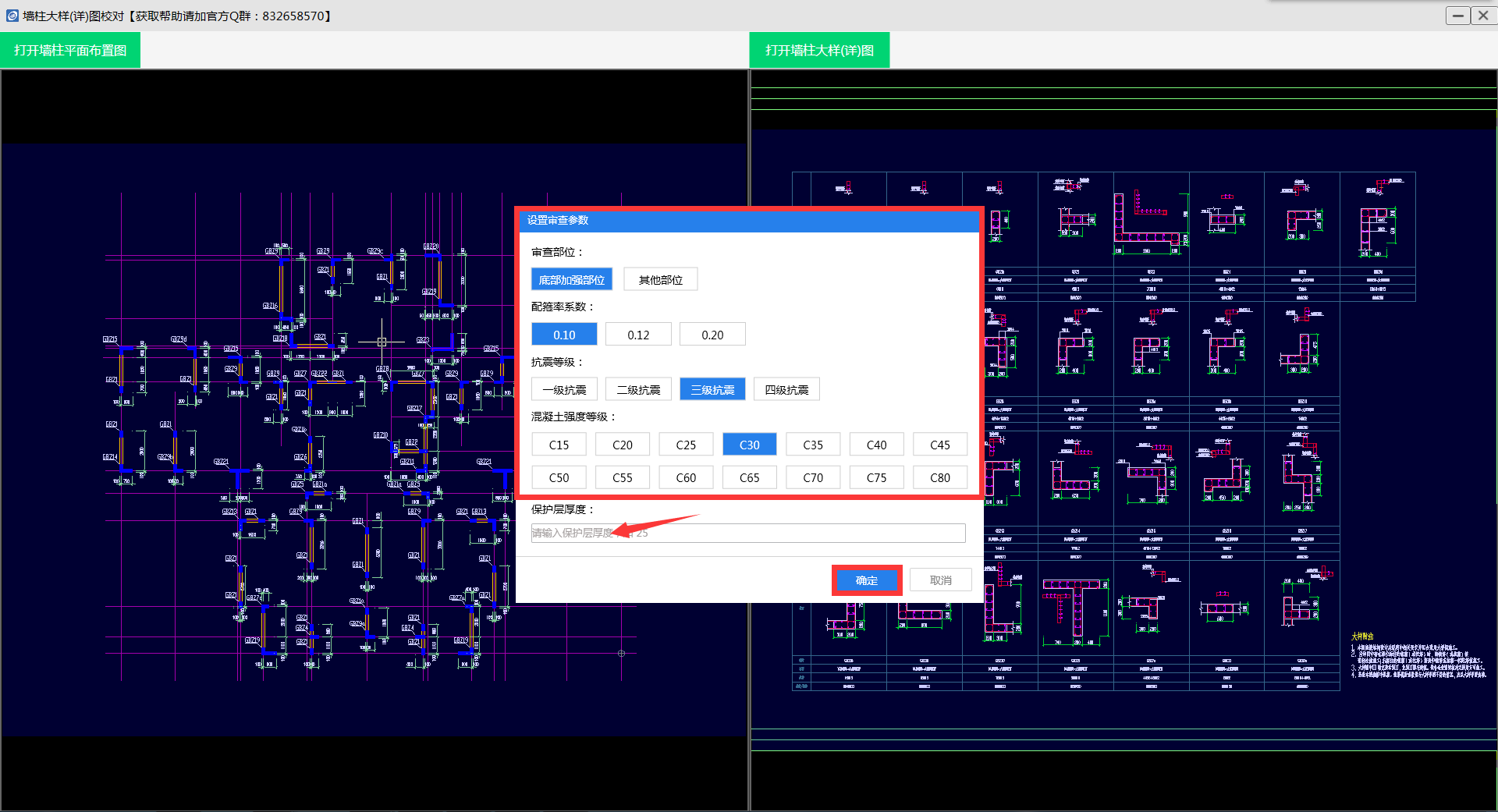

3、设置审查参数

请依据图纸设置“审查部位”、“配箍率系数”、“抗震等级”、“混凝土强度等级”,并点击“确定”进入下一步


4、关闭无关内容

(1) 特别说明:此步不是必须操作,但关闭后可提高审查速度和审查精度,建议按提示关闭相关内容

(2) 可选的关闭模式
按图层关闭模式:点击图纸上的对象,将会关闭对象所在图层的全部内容(图层较规整时可选择此模式)
按框选关闭模式:框选图纸上的内容,被框选内容会被自动关闭(图层较混乱时可选择此模式)

(3) 建议关闭的对象:轴线、云线、范围线及其它与出图无关的内容

(4) 完成操作后,点击右侧“开始校对”进入自动审查流程

强调:大样图与放样图必须在一个单元格内,如单元格被拆分,可用此功能关闭相关线条,确保大样图与放样图在一个单元格内

5、查看审查结果

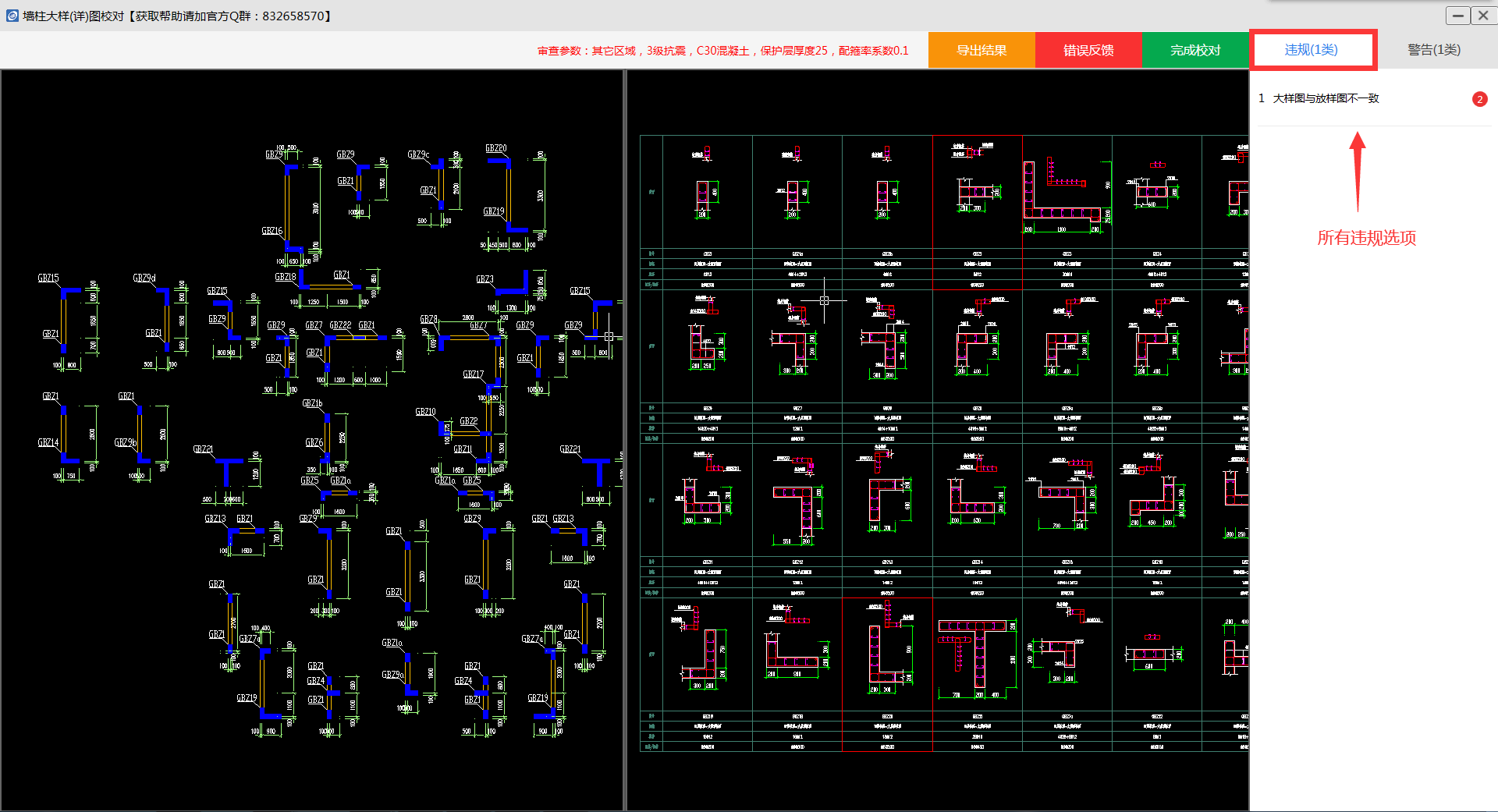

(1) 点击右侧“违规”,可看到所查图纸的所有违规类型列表

审查结果-1 .png

(2) 点击某一类型,产品会展开违反此类规范的结果列表

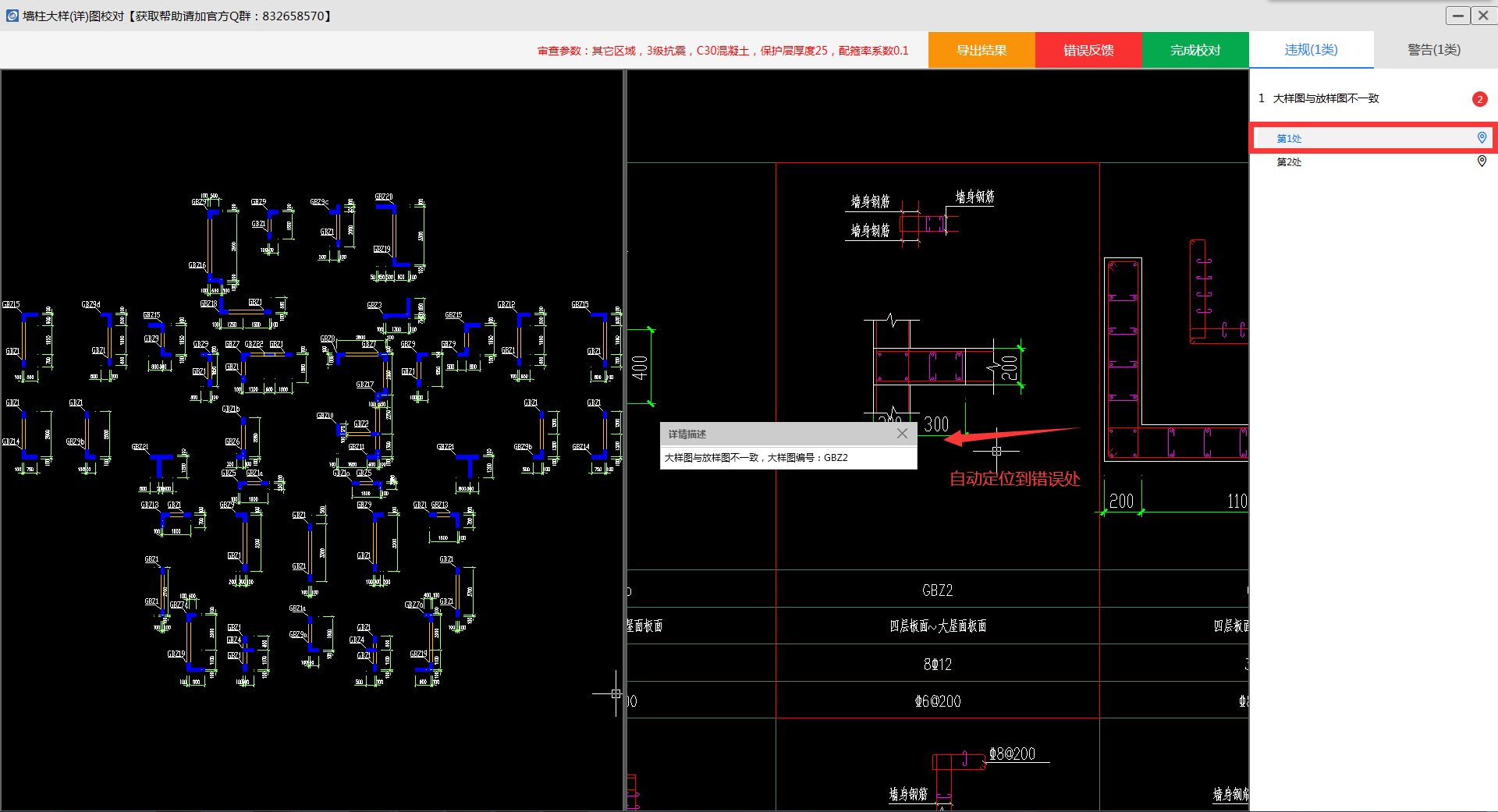

(3) 点击结果列表中的某一条,可自动定位到图纸对应位置,并提示详细情况


6、导出结果文件

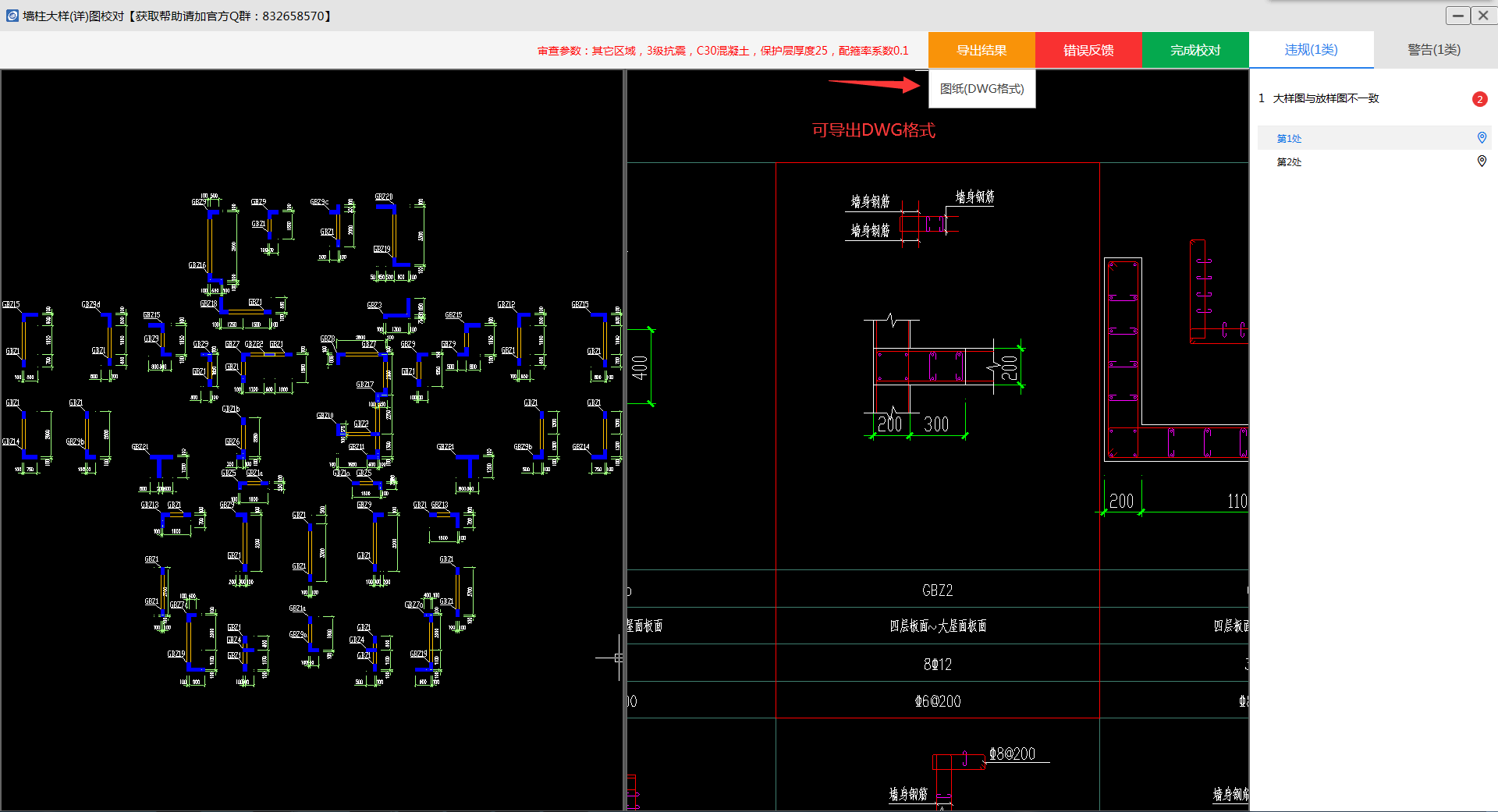

点击“导出结果”并选择“图纸(DWG格式)”,保存审查结果为DWG文件到本机,可将此文件传给同事朋友,对方用小智审图打开后可直接看到审查结果

注:保存时会分次保存两份文件(墙柱平面图校对结果、墙柱大样图校对结果),两者共同构成审查结果文件

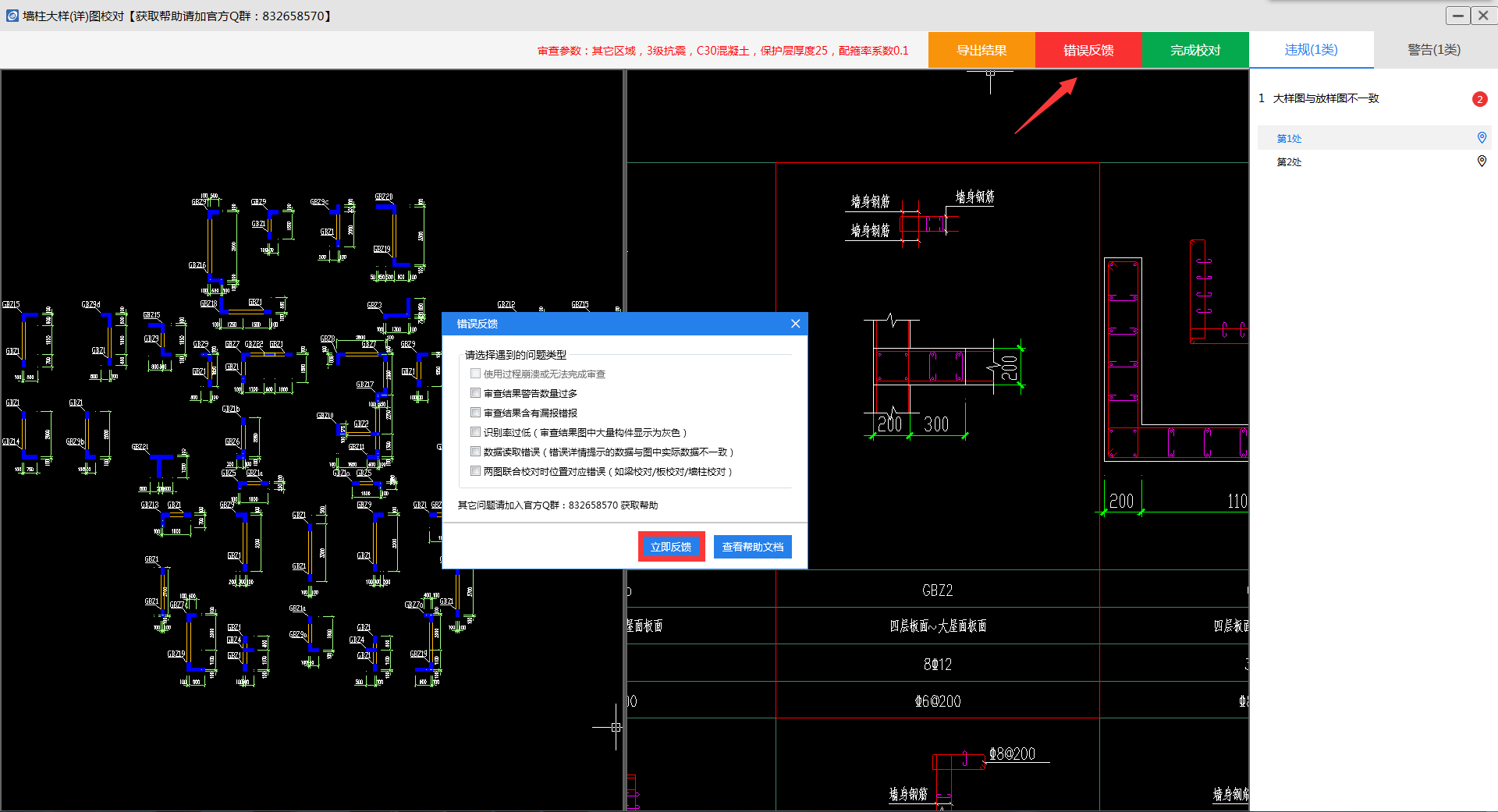

7、错报漏报反馈

如你对审查结果有异议,可点击“错误反馈”提交反馈, 产品将在后续版本中陆续改进相关问题

问题反馈 .png
