AutoCAD发明之前,设计师的苦谁能懂呢
小智审图2020-05-01


你们知道吗?在AutoCAD和其他绘图软件出现之前,工程图是用图板在超大的纸张上绘制的。完成一幅设计图设计师可能需要许多设备,比如绘图板、不同等级的铅笔、橡皮擦、t字格、三角板等。所以,基于纸张设计图的主要缺点就是,你不能频繁修改图纸,如果设计图需要更改,工程师则需要重新创建草图。

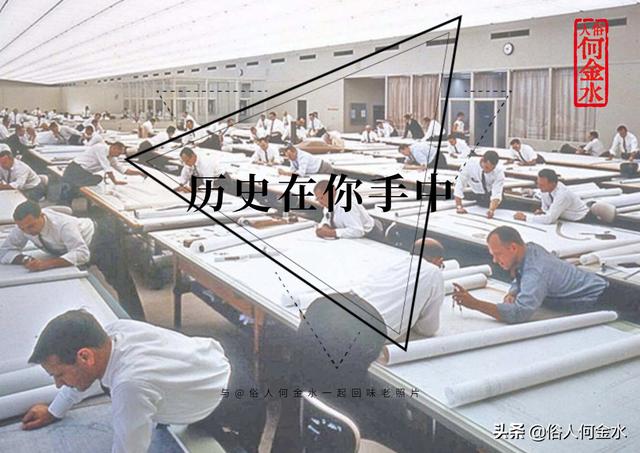

通用汽车的设计中心

现有记载的最早的工程制图资料是在公元前2000年左右,那是一个巴比伦城堡的鸟瞰图石雕。在制图史上的大部分时间里,制图,是一种由熟练的设计师完善的艺术形式,所以,在相当长的一段时间里,工程设计意味着在图纸上通过手工画出想要的设计内容。

70年代早期,一个公司的设计室

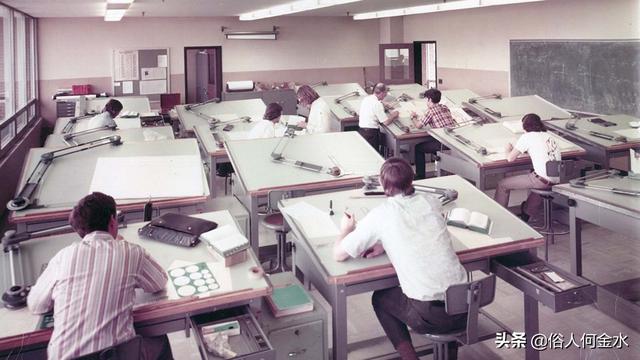

70年代末,Tamron的绘图部门。

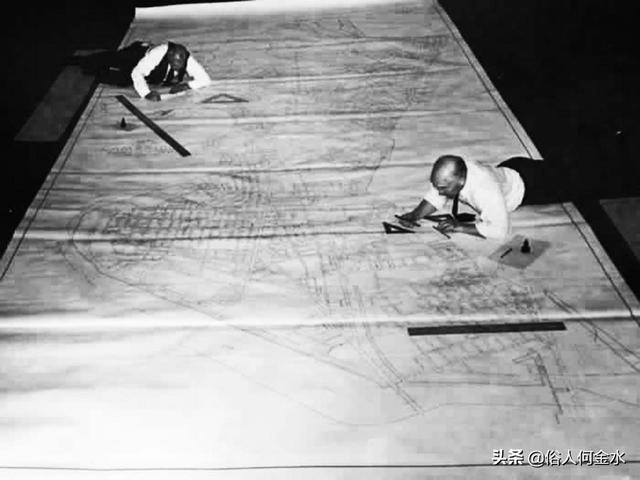

AutoCad之前的城市设计师

技术图纸与绘图员

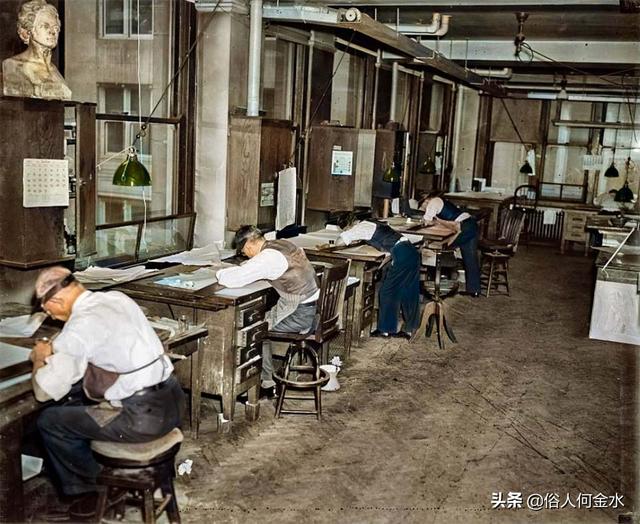

早期的设计工作室

现代工程制图方式的改变则始于1963年,当时一个名叫伊万·萨瑟兰的人发明了一个叫做速写板的小程序。这是第一个图形界面的CAD程序,它允许用户创建x-y图形。但是当时的工程师根本不会在日常设计中使用这个程序,因为还不是很方便。但它的出现开创了一个以工程设计为中心的蓬勃发展的计算机辅助设计行业。

20世纪60年代,波音、福特、雪铁龙、麻省理工和通用的工程师对CAD程序进行了大量的修改和财务投资。但是由于当时的电脑缺乏处理能力,相比今天的标准,早期的CAD设计需要额外耗费大量的人力与财力。

直到20世纪80年代末和90年代初,CAD软件才有足够的能力用于工程设计。在此之前,起草绘图工作既繁琐又耗时。

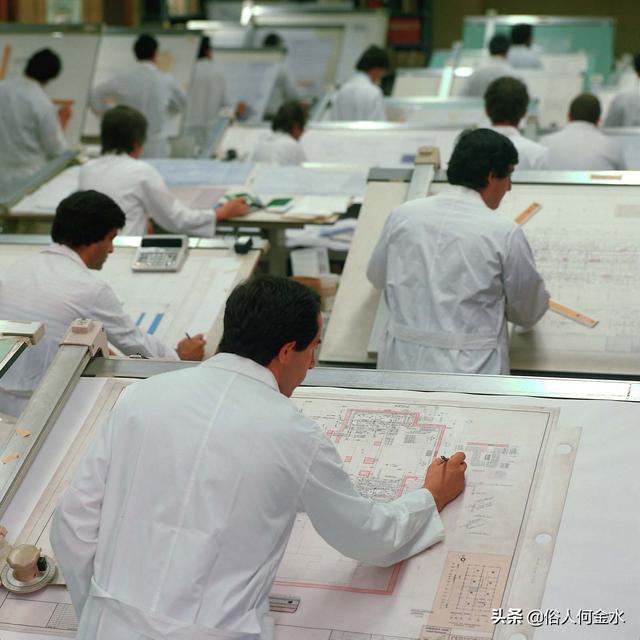

通过今天这组照片我们可以感受到这种设计工作的繁琐。

看着照片中的设计师们,你几乎能感受到笔在纸上摩擦出的沙沙声;而现在,建筑设计、电气和其他制图者主要要做就是点击鼠标和敲击键盘。









感谢科技的发展,给我们的生活和工作带来更多的便利,看完图片,有什么想说的欢迎给我留言。
