CAD绘图时某些比例错了如何修改?
小智审图2020-05-05

有没有童鞋遇见过这种情况,通常都是1:100画图,忽然有个图需要按1:150画,结果忘了提前设置好比例。怎么办,是不是要重新来一遍?大可不必,山人自有妙计。以下以电气图纸为例,其他专业图纸异曲同工。

图纸比例错了,先别慌,先想想比例都影响到的东西都有什么。比如电气图纸比例错误后,修改主要涉及:文字、图块、标注、线宽。那么对应的内容个个批量修改即可。

文字比例修改

1:100的比例下的文字字高是350(也有设为300的,这是常用的两种)。那么1:150比例下的文字自高就该是350X1.5=525。换言之,文字在不同比例下不同的也就是字高,那么比例错了,文字修改等同于批量修改文字高度。

可能有些童鞋说可以批量修改文字样式,这是一种,但是有时由于输入文字的时候设置问题,文字高度有时不能随着文字样式的修改而变化。所以这里我们采用一种行之有效的通用方法。

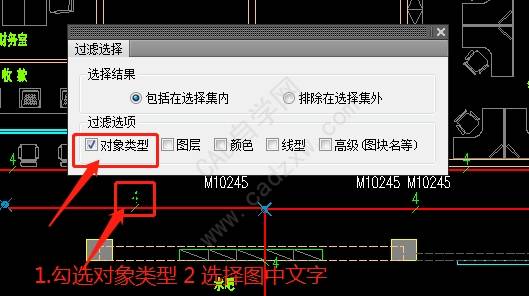

过滤选择,只选择对象,然后框选图纸,会将同一种文字对象选中,命令行,输入ch,然后将高度改为525即可。

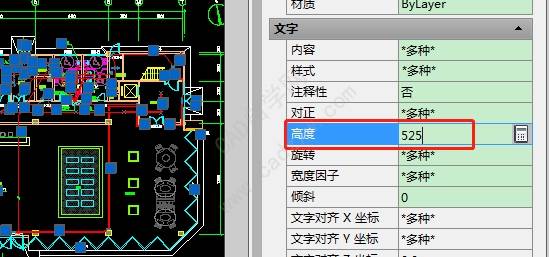

然后框选图纸范围。命令行输入ch,调出特性菜单,将高度改为525。即完成。


图块比例修改

图块比例修改,其实就是图块缩放问题。仍然选中图块,通过特性菜单修改大小即可。下例中1:100下图块是70,那改为1:150比例则是70x1.5=105。

此处不用过滤选择,我们按图层即可。只打开要修改的图块层,然后修改特性中大小即可。


但要注意,通过特性修改的图块大小,是以图块当初建立的插入点为基点放大的。所以如果基点是边上一点,很可能导致图块偏离墙体。

当然此处缩放,也可通过块编辑器修改,但块编辑器只能同一时间修改一种图块。

标注比例修改

标注的比例,只要是整个没被打散过的。CAD本身的童鞋可以自己尝试,下边说的方法适用天正电气或天正其他软件的标注修改。

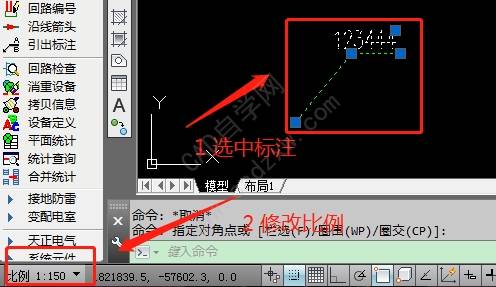

很简单,只要选中标注,直接修改比例即可。


线宽比例修改

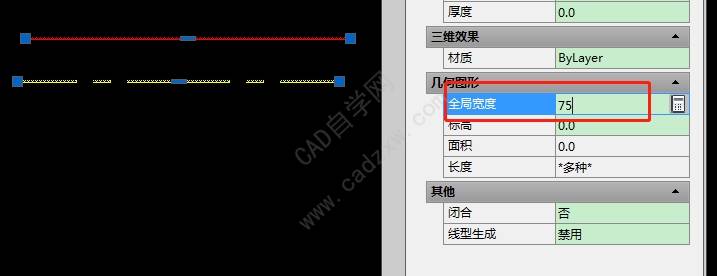

电气图纸绘制的时候,导线的宽度1:100下设置的为50的宽度。如果1:150比例,那么宽度则为75。只打开导线图层,命令行输入ch,调出特性表,直接修改全局宽度为75即可。


内容源自CAD自学网,如有侵权请联系删除
