1、进入审查流程

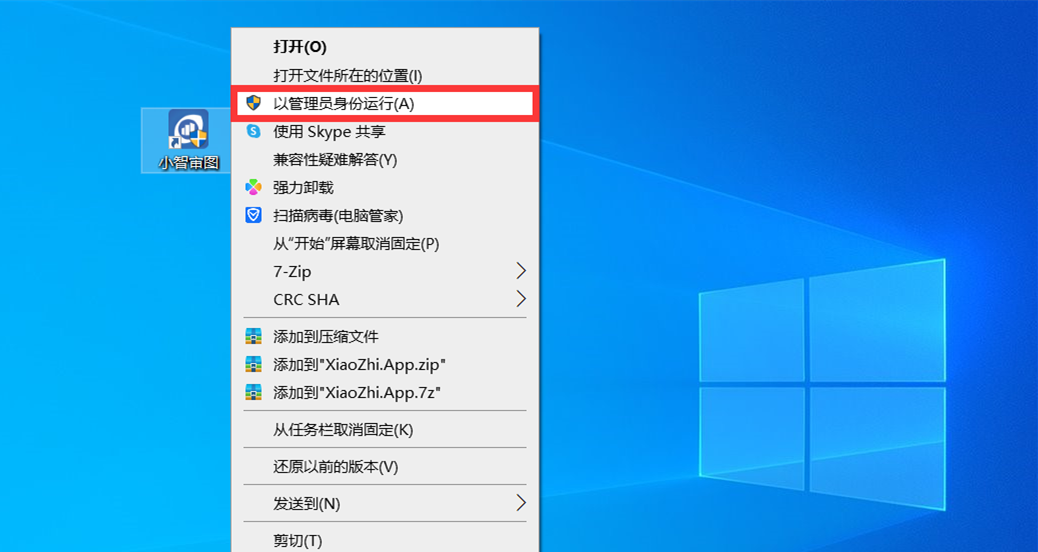

(1) 鼠标右键点击小智审图图标,选择“以管理员身份运行”启动产品

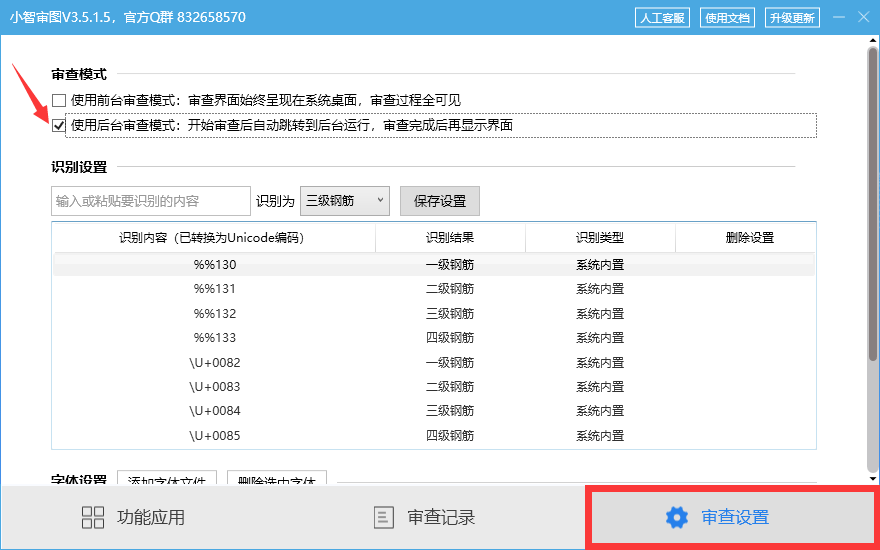

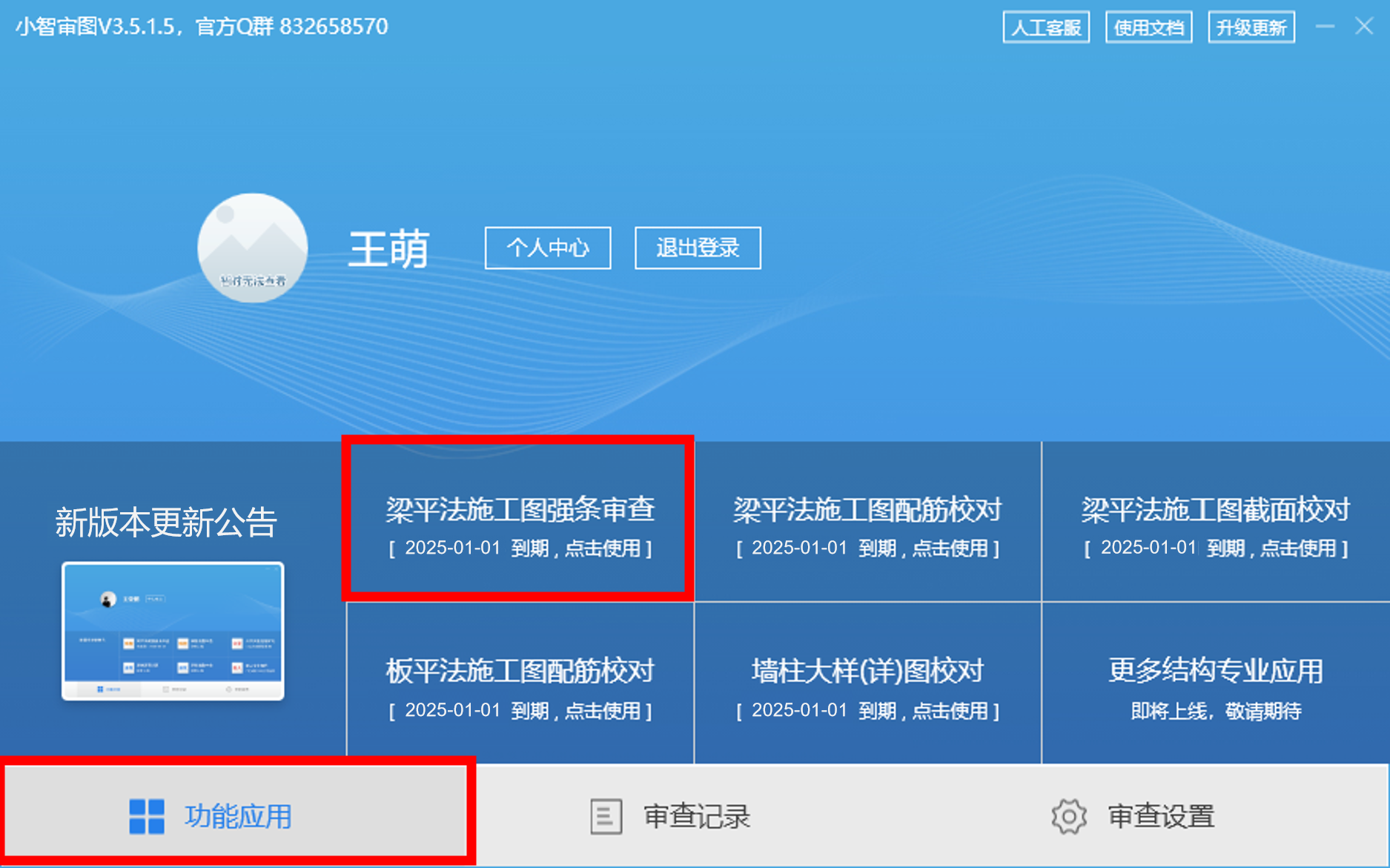

(2) 建议切换至高级审查模式:在主界面点击“审查设置”,在审查模式选项中选择“使用高级审查模式”


(3) 点击“功能应用”返回主窗口,再点击“梁平法施工图强条审查”进入审查流程


2、选择审查图纸

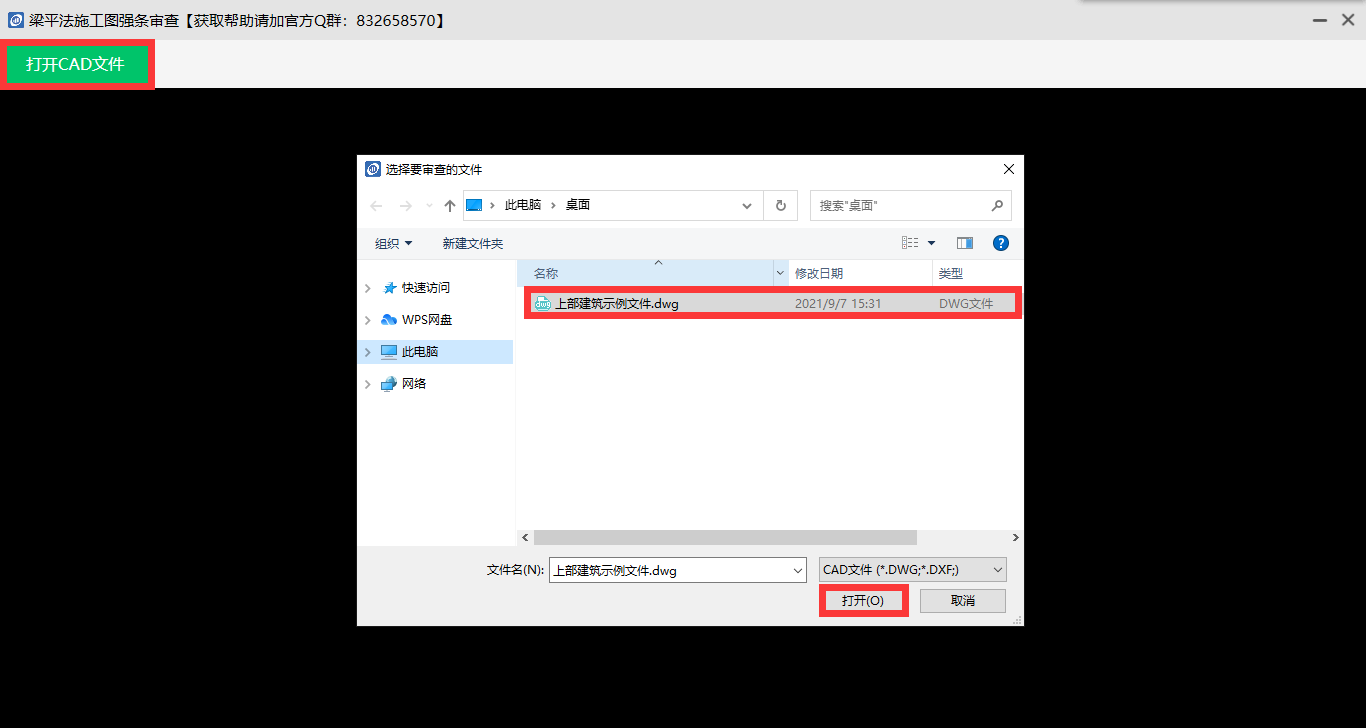

(1) 打开图纸:点击“打开图纸”打开需要审查的梁平法施工图文件(DWG格式)。
提示:如图纸是天正软件绘制,建议将其另存为T3格式后再打开图纸进行审查, 以提高审查速度和准确率。


(2) 框选图纸:鼠标左键点击图纸左上角(如位置点击错误,可点击右键取消),移动鼠标至图纸右下角,并再次点击左键结束框选,完成后会弹出“审查参数”设置界面(如图纸框选错误,可点击取消重新框选)

下方为示例演示视频:

3、设置审查参数

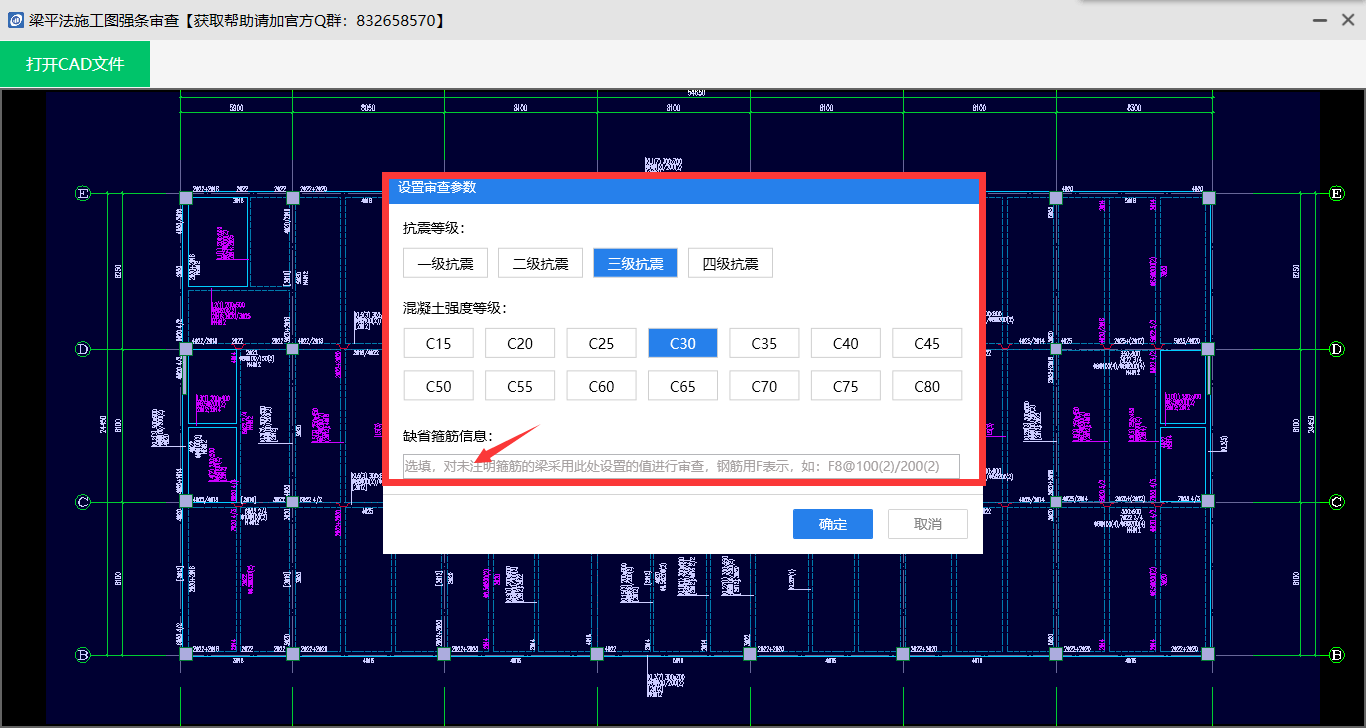

请依据图纸设置“抗震等级”、“混凝土强度等级”,并点击“确定”进入下一步。


4、关闭干扰

(1) 为什么要关闭干扰:关掉图纸中的非墙、柱、梁、标注内容后,会显著提高审查速度和准确率

(2) 关闭方式
按图层关闭:点击上方“关闭图层”,再点击相应的图纸内容,即可关闭对应图层
按框选范围关闭:点击上方的“关闭对象”,再框选相应图纸内容,即可关闭

(3) 关闭对象:后浇带、云线、范围线、轴线、吊筋符号、箍筋符号等与墙、柱、梁重叠或相交的图形或线条;不以“D”开头的吊筋标注(避免误识别为原位配筋,以D开头的吊筋标注可以不降噪)

强调:如需关闭的某对象与墙、柱、梁共用线条,关闭后墙、柱、梁显示不完整,则保留此对象,确保墙、柱、梁、标注的完整性。演示视频:

5、查看审查结果

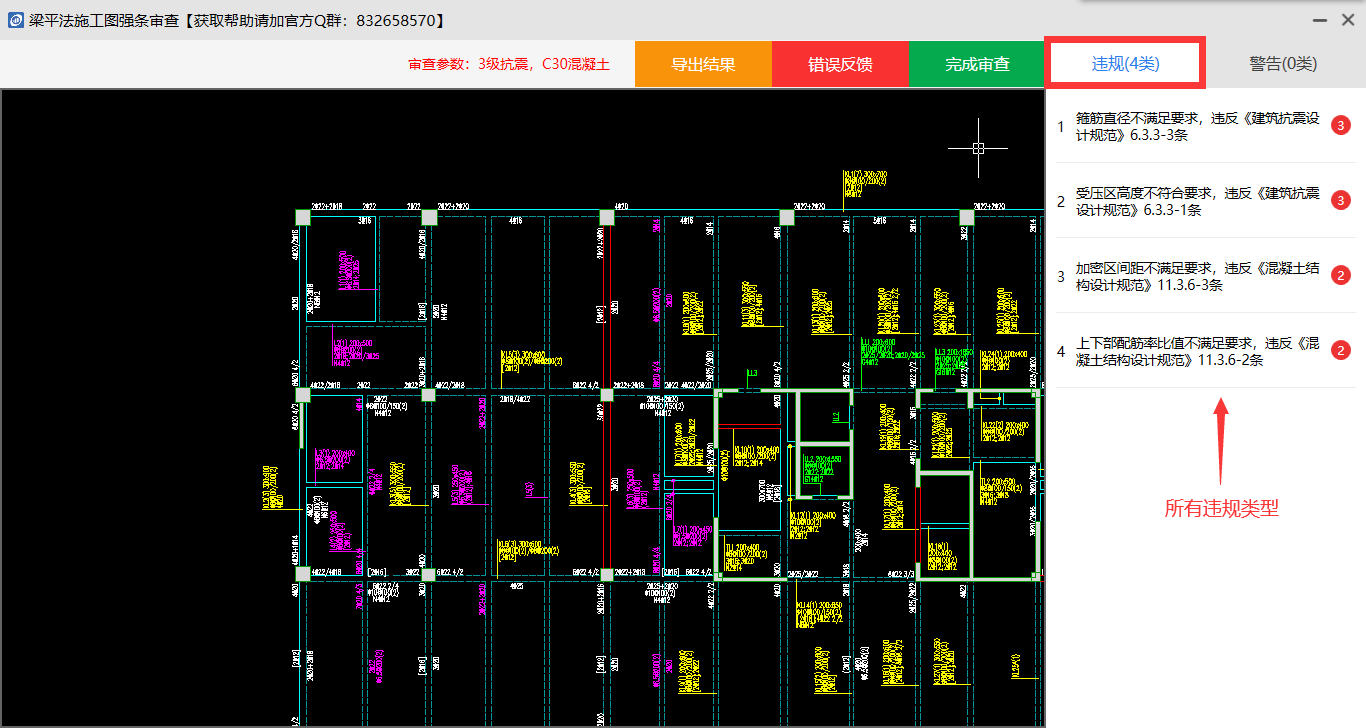

点击“违反强条”菜单,可看到所查图纸违反的所有类型强条

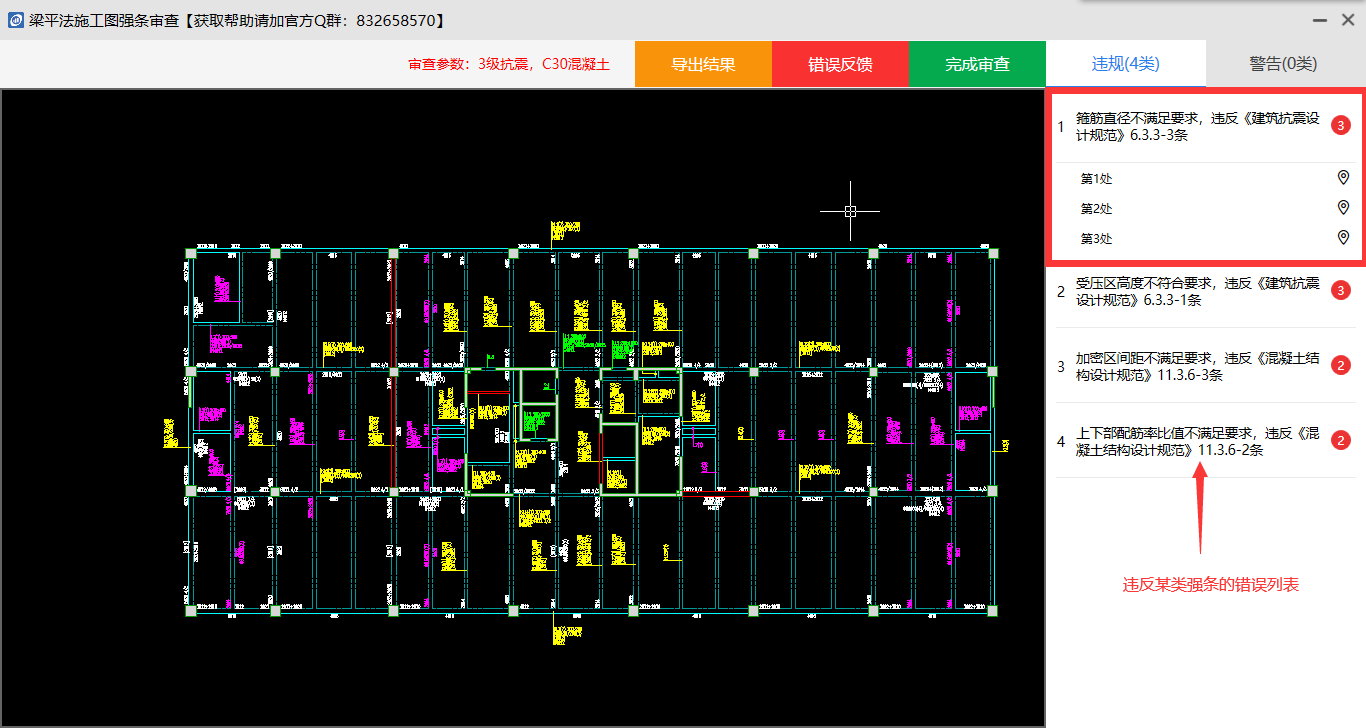

点击某一类强条,产品会展开违反此类强条的结果列表。

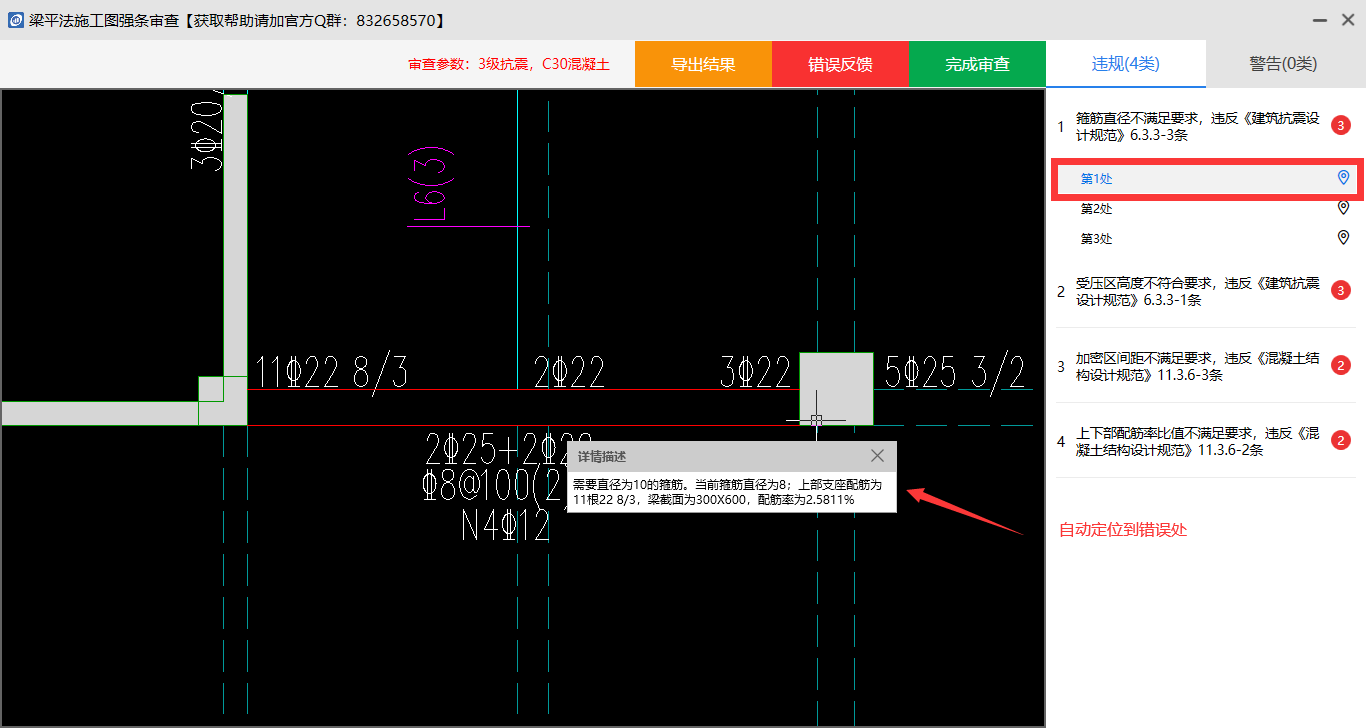

点击结果列表中的某一条,可自动定位到图纸对应位置,并提示详细情况

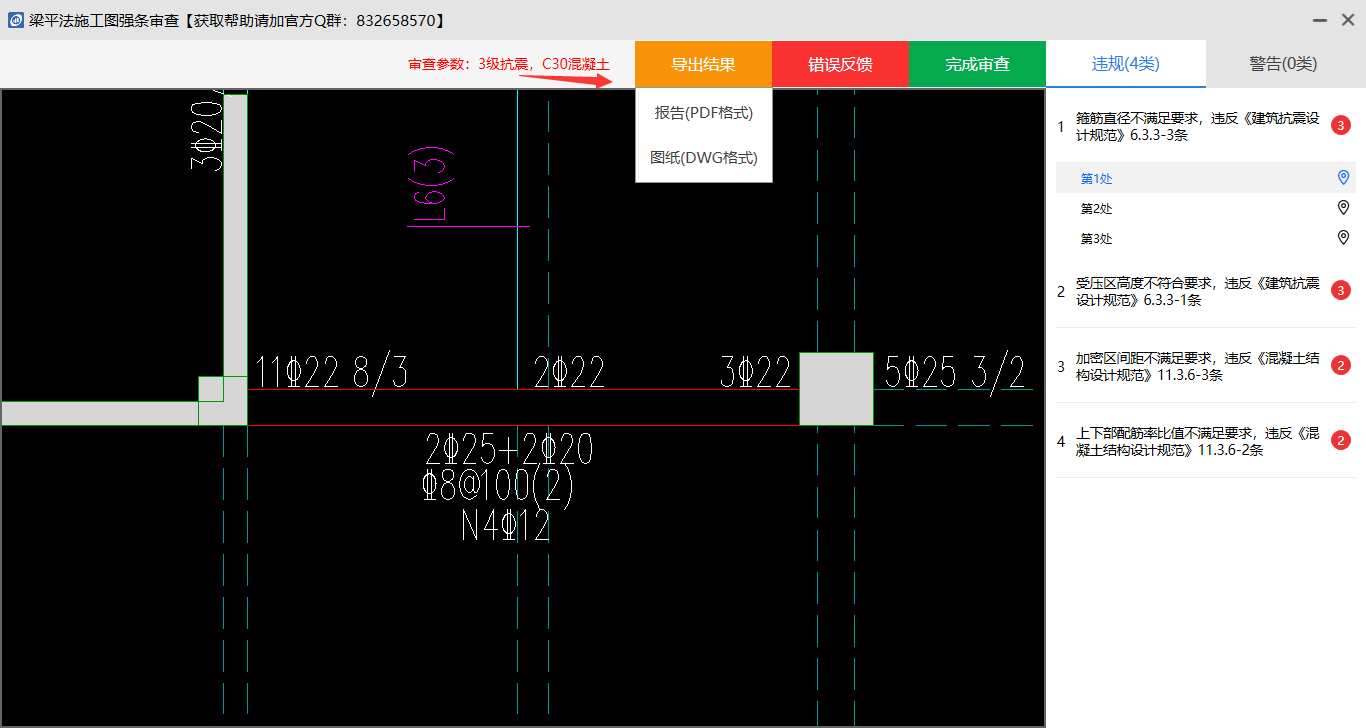

点击“导出文件”并选择“图纸(DWG格式)”,保存审查结果为DWG文件到本机,可将此文件传给同事朋友,对方用小智审图打开后可直接看到审查结果。

点击“导出文件”并选择“报告(PDF格式)”,在弹出窗口可直接复制审查结果内容,也可点击“生成PDF”按钮,保存审查结果为PDF文件到本机。

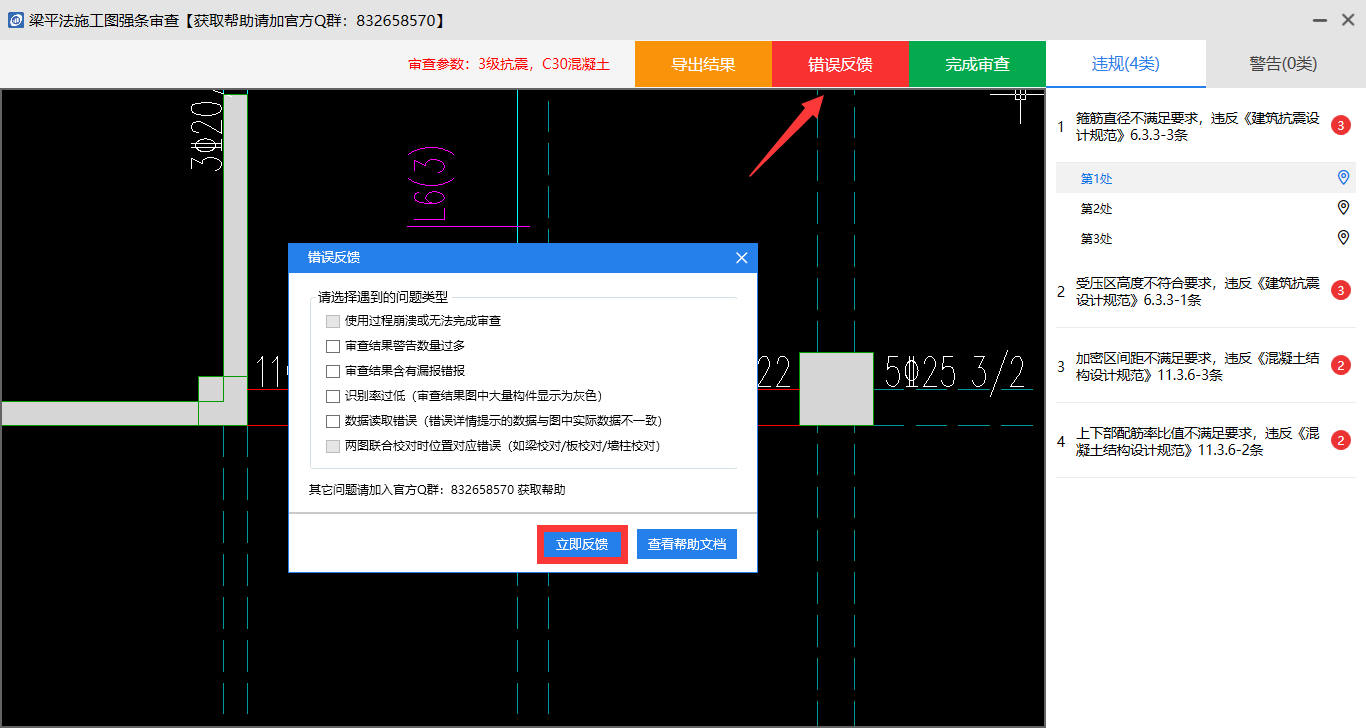

如你对审查结果有异议,或审查结果中呈现大量灰色内容,可点击“一键反馈”按钮提交反馈, 产品将在后续版本中陆续改进相关问题
