1、进入审查流程

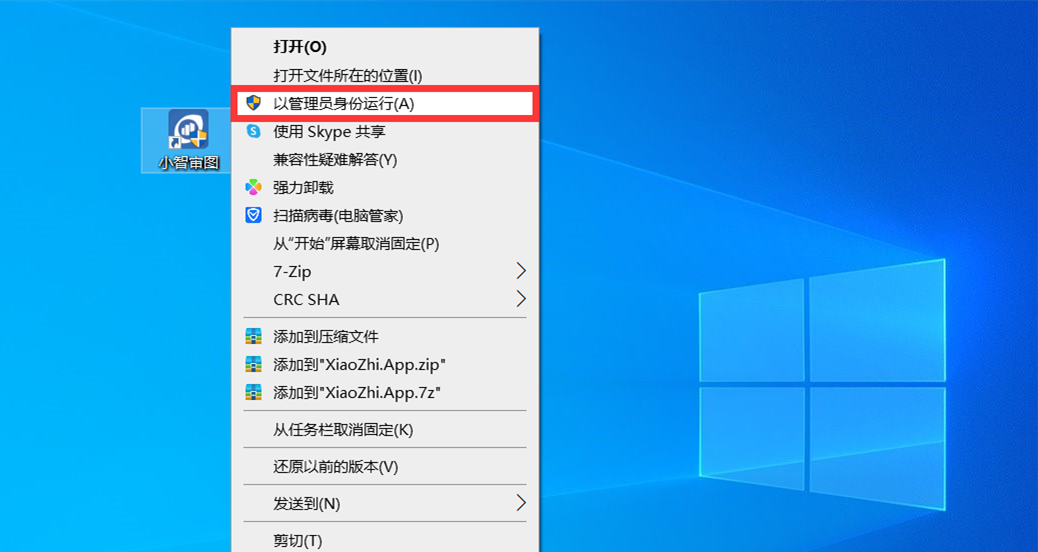

(1) 鼠标右键点击小智审图图标,选择“以管理员身份运行”启动产品

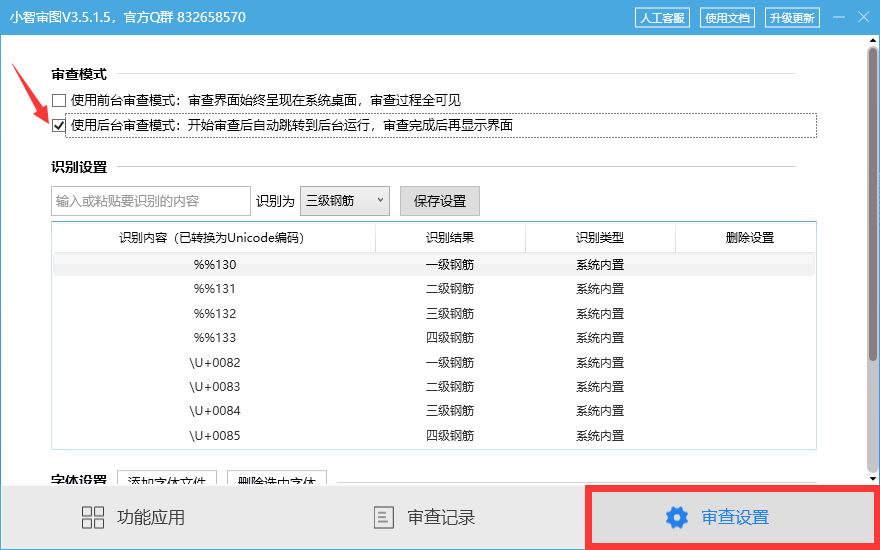

(2) 建议切换至后台审查模式:在主界面点击“审查设置”,在审查模式选项中选择“使用后台审查模式”

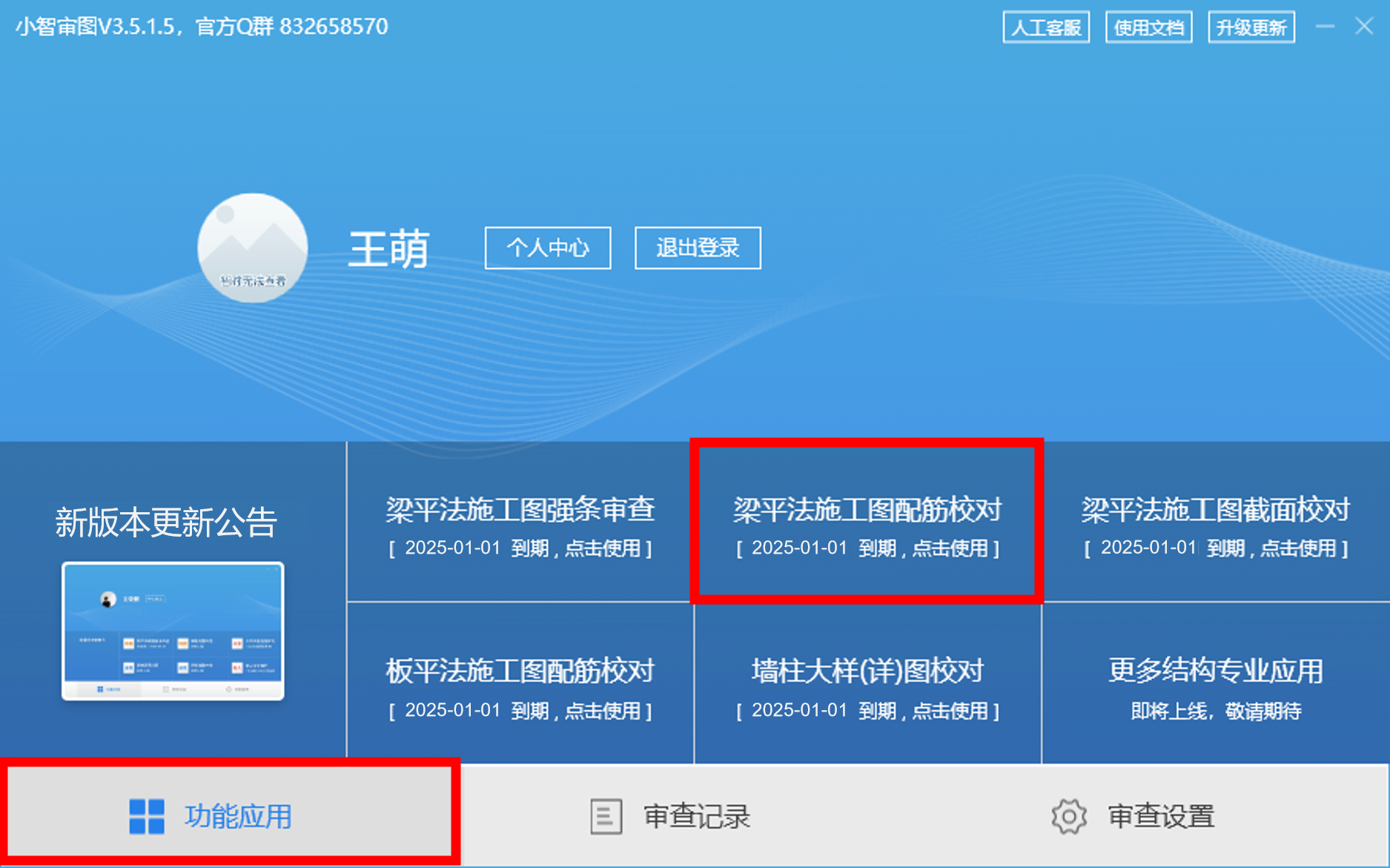

(3) 点击“功能应用”返回主窗口,再点击“梁平法施工图配筋校对”进入审查流程(如未登录账号,将自动提示登录)


2、选择审查图纸

(1) 打开图纸:分别点击“打开梁平法施工图”“打开梁配筋计算书”打开需要审查的梁平法施工图文件(DWG格式)
提示:如图纸是天正软件绘制,建议将其另存为T3格式后再打开图纸进行审查, 以提高审查速度和准确率


(2) 框选图纸:分别框选左边的梁平法施工图和右边的梁配筋计算书。鼠标左键点击图纸左上角(如位置点击错误,可点击右键取消),移动鼠标至图纸右下角,并再次点击左键结束框选。左右两边图纸都框选完成后,会弹出“审查参数”设置界面(如图纸框选错误,可点击取消重新框选)

3、设置审查参数

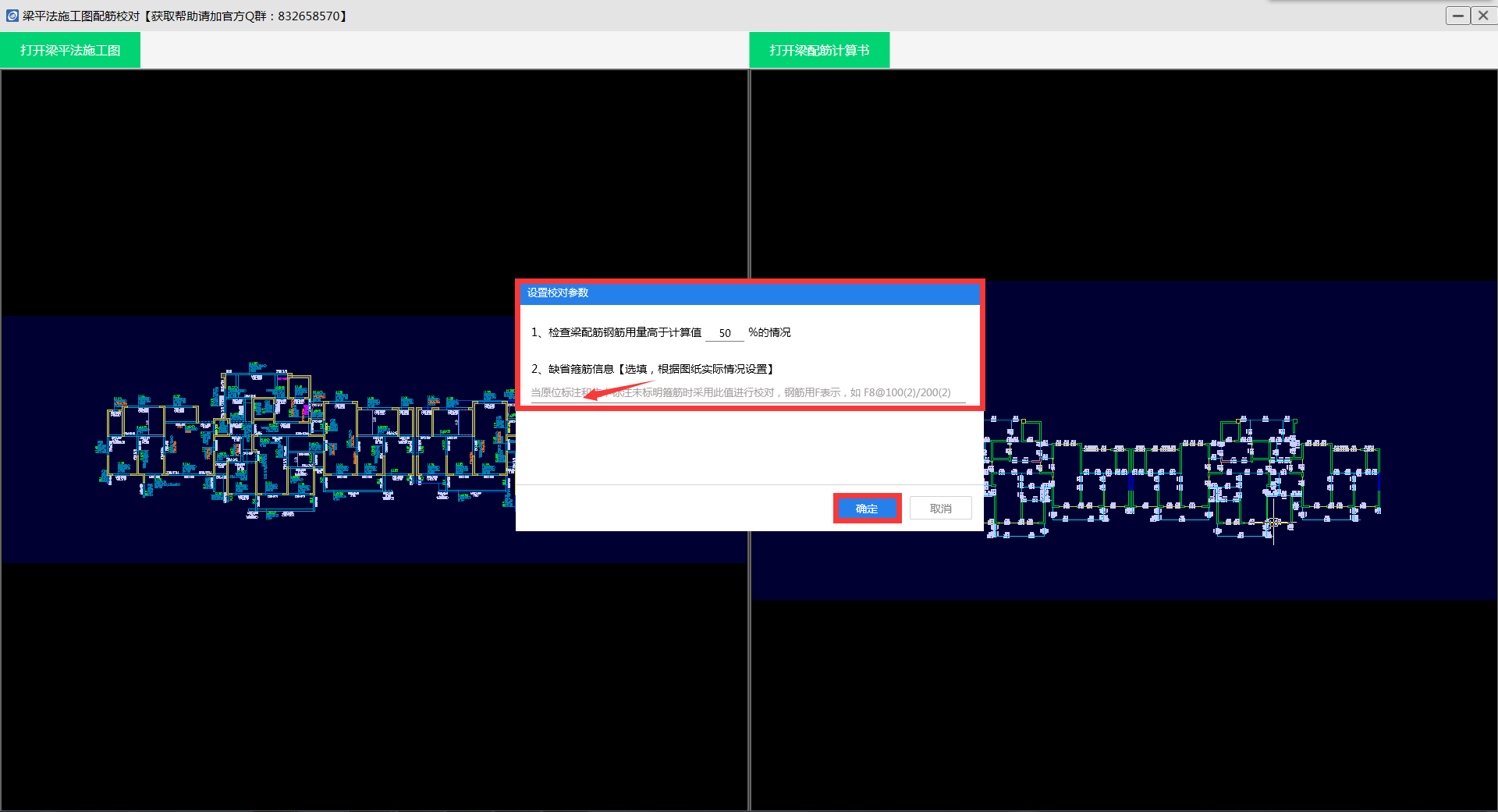

请依据图纸设置梁配筋钢筋用量高于、低于计算值的百分比例及缺省箍筋信息,并点击“确定”进入下一步


4、关闭无关内容

(1) 特别说明:此步不是必须操作,但关闭后可提高审查速度和审查精度,建议按提示关闭相关内容

(2) 可选的关闭模式
按图层关闭模式:点击图纸上的对象,将会关闭对象所在图层的全部内容(图层较规整时可选择此模式)
按框选关闭模式:框选图纸上的内容,被框选内容会被自动关闭(图层较混乱时可选择此模式)

(3) 建议关闭的对象
梁平法施工图:后浇带、云线、范围线、轴线、吊筋符号、箍筋符号等与墙、柱、梁重叠或相交的图形或线条;不以“D”开头的吊筋标注(避免误识别为原位配筋,以D开头的吊筋标注可以不降噪)
梁配筋计算书:墙、柱配筋、梁平法施工图降噪内容

(4) 完成操作后,点击右侧的“开始校对”按钮,进入自动审查流程

强调:如某无关对象与墙、柱、梁共用线条,关闭后墙、柱、梁显示不完整,则保留此无关对象,一定要确保墙、柱、梁、标注的完整性。

5、查看审查结果

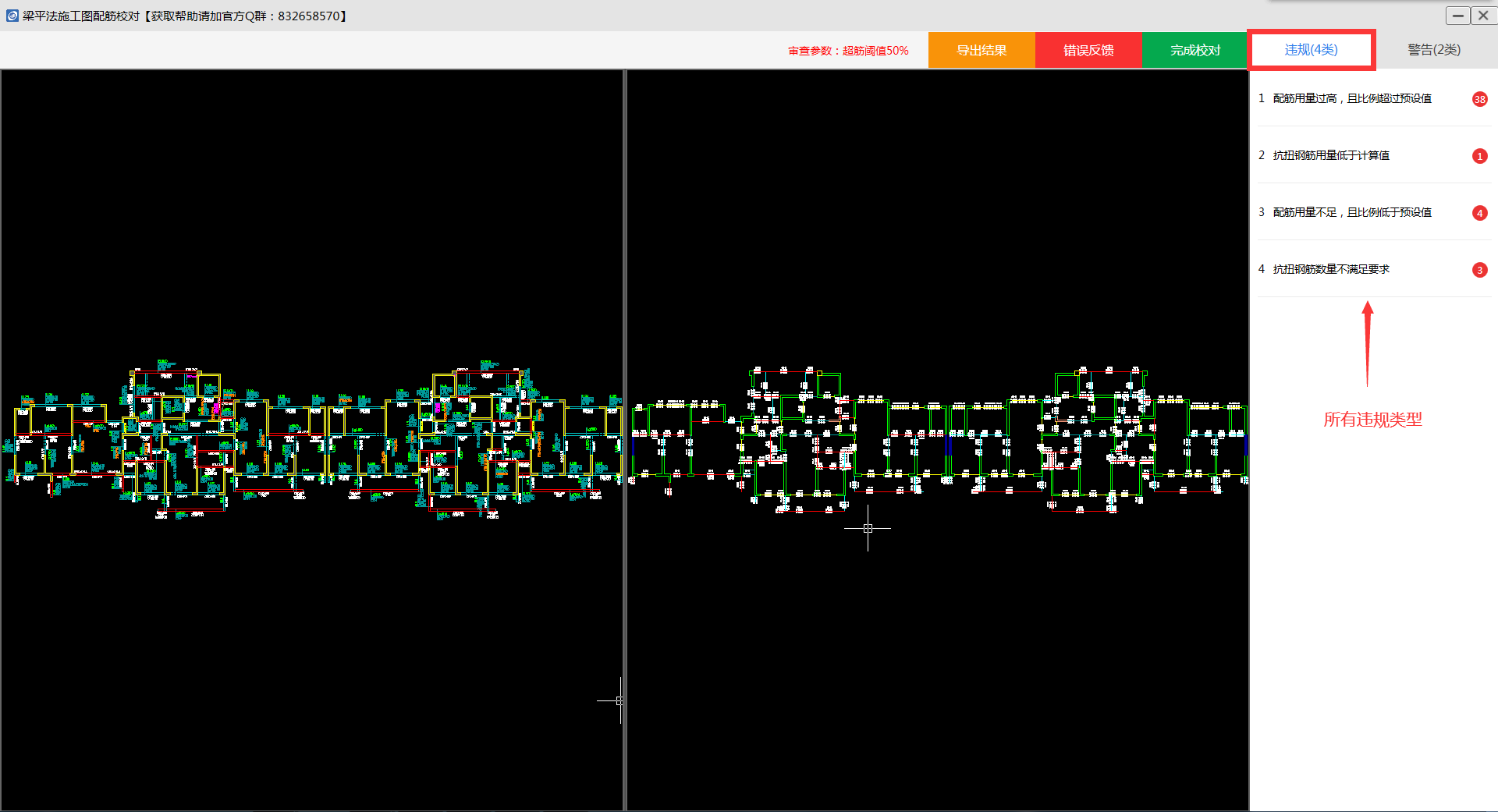

(1) 点击“违规”菜单,可看到所查图纸违反的所有错误类型

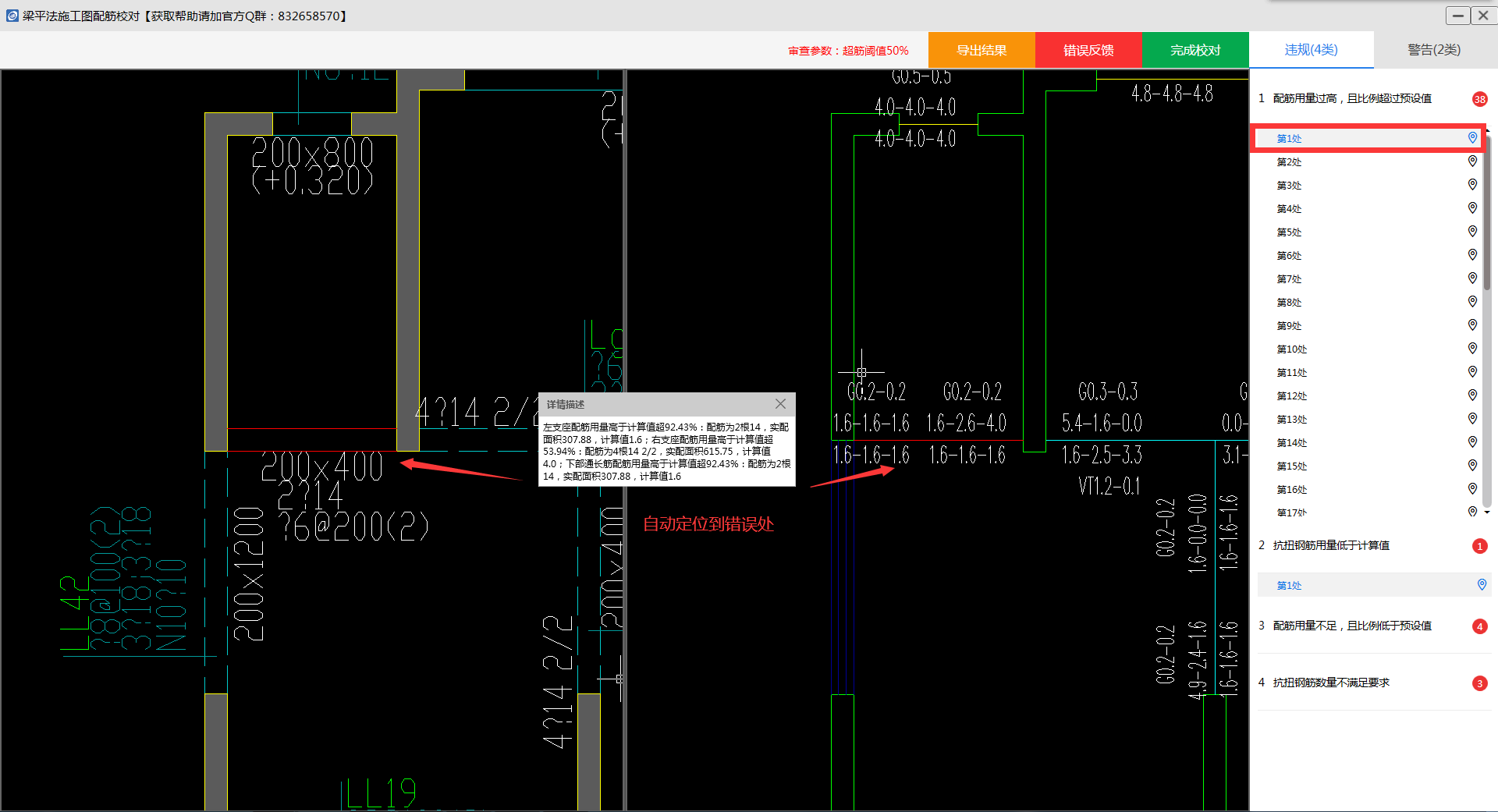

(2) 点击结果列表中的某一条,可自动定位到图纸对应位置,并提示详细情况


6、导出结果文件

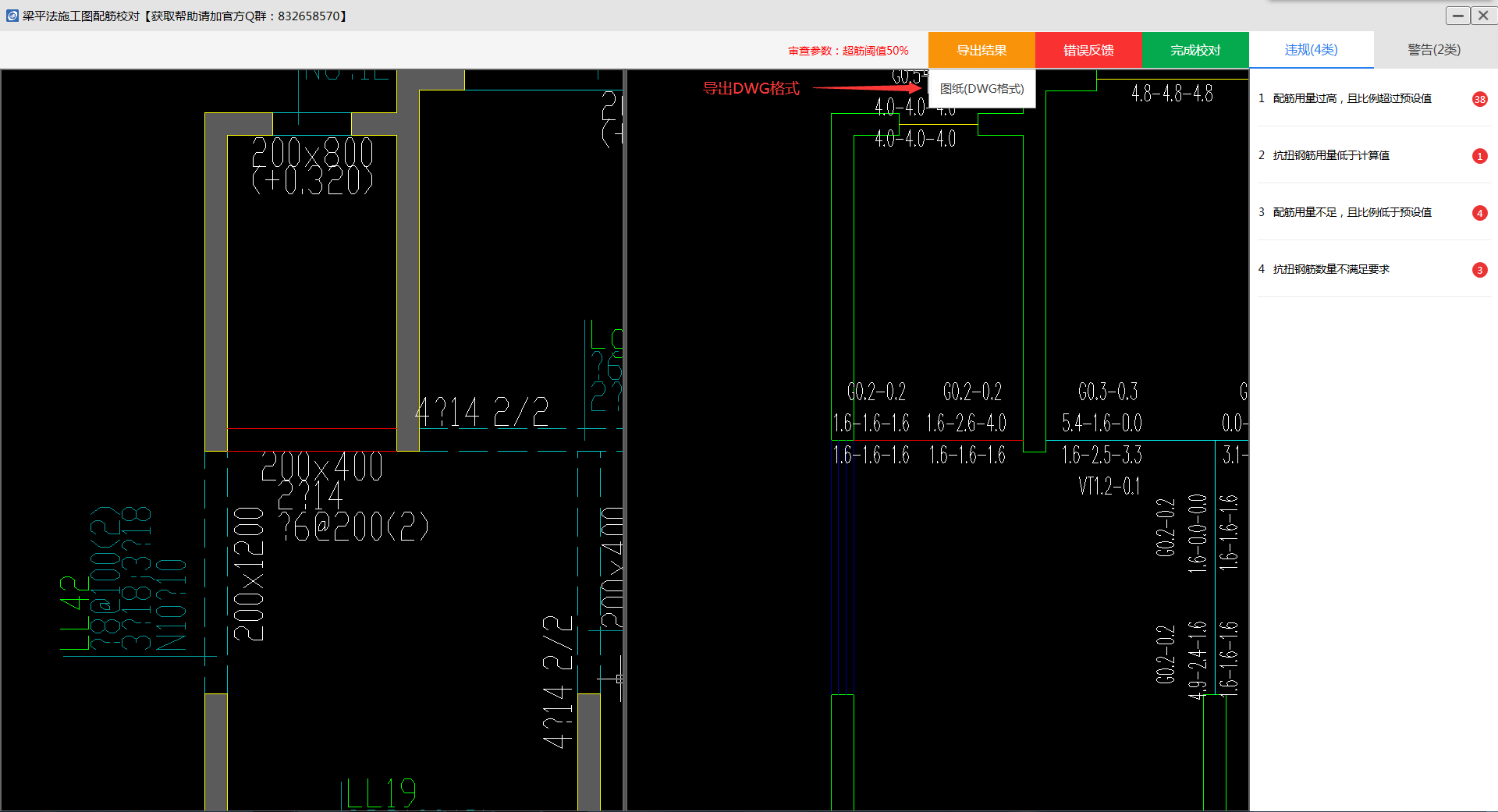

点击“导出结果”并选择“图纸(DWG格式)”,保存审查结果为DWG文件到本机
点击“导出结果”并选择“报告(PDF格式)”,在弹出窗口可直接复制审查结果内容,也可点击“生成PDF”按钮,保存审查结果为PDF文件到本机

注1:保存时会保存两份文件,一份是板配筋施工图文件,一份是板配筋计算书文件
注2:可将保存的结果文件传给他人(两份文件均需传送,两者共同构成审查结果文件),对方用小智审图打开后可直接看到审查结果

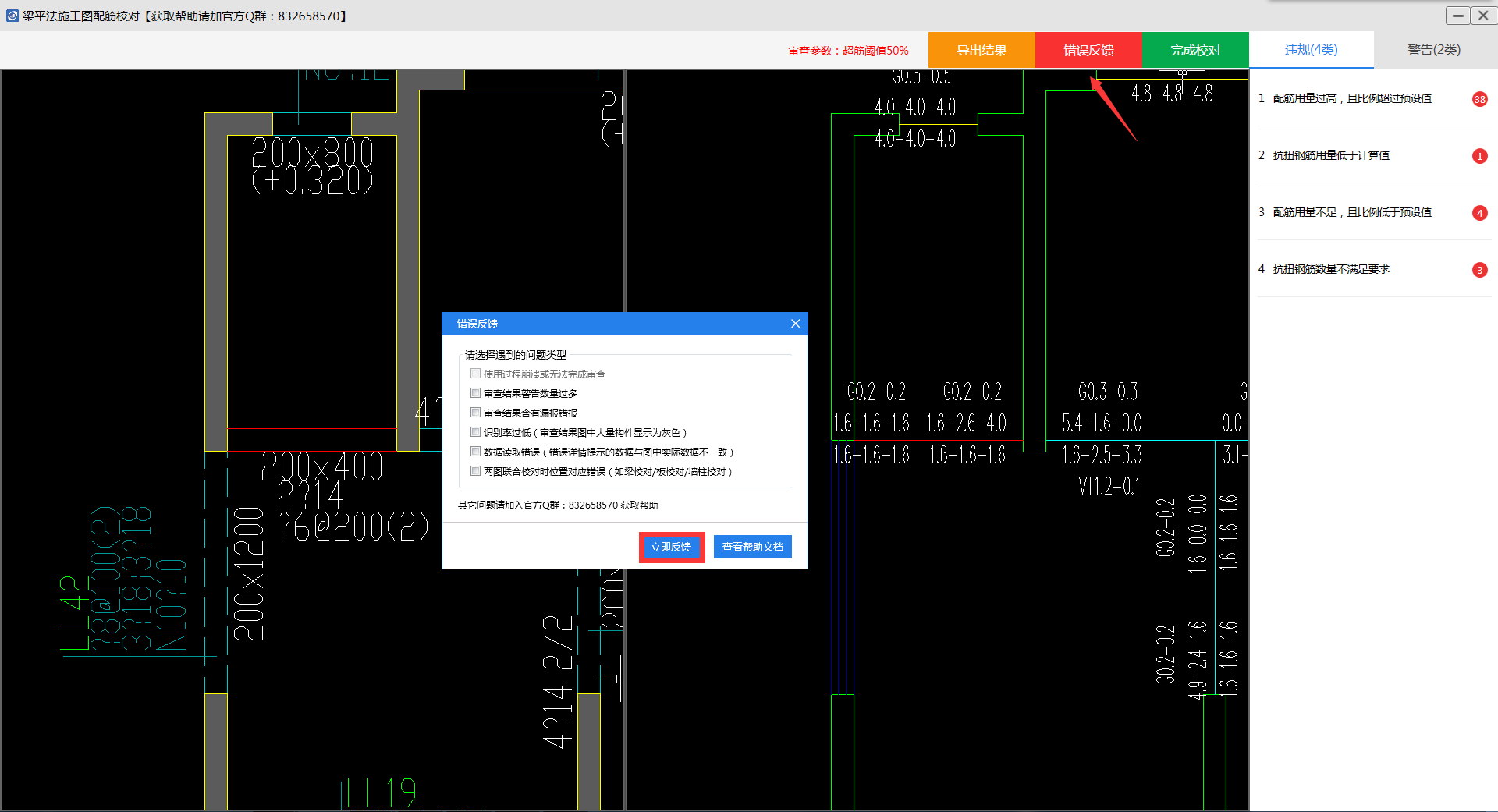

7、错报漏报反馈

如你对审查结果有异议,可点击“错误反馈”按钮提交反馈, 产品将在后续版本中陆续改进相关问题
